Серия продукта

D1xB2XH2 Взрывобезопасный оптический сигнализатор-строб на 190 кд

Пожарный режим общего пользования согласно UL1971 и CAN / ULC-S526

Автоматическая синхронизация согласно UL1971

190,6кд - UL1971 Пожарный режим общего пользования

Рабочий ток только 1,165 А в пике ограничен 1,5 А в течение 5 мс

Выбор из четырех скоростей вспышки

Корпус из алюминия морского алюминия, тип 4/4X/3R/13, IP66

Ударопрочная линза из боросиликатного стекла

Двойные подключаемые клеммы

Диод защищен для контролируемых цепей

Монтаж трубы через 3/4 "NPT отверстия

Поверхностный монтаж через установленные пользователем наконечники

Двойные 3/4 "NPT и двойные боковые M20 отверстия

Поставляется с заглушками

Опциональный многопозиционный настенный кронштейн

Сертификаты

UL / cUL Ссылка на файл: E496070
Листинг CSFM: 7300-2279: 0507

Документы продукции (доступны для скачивания)

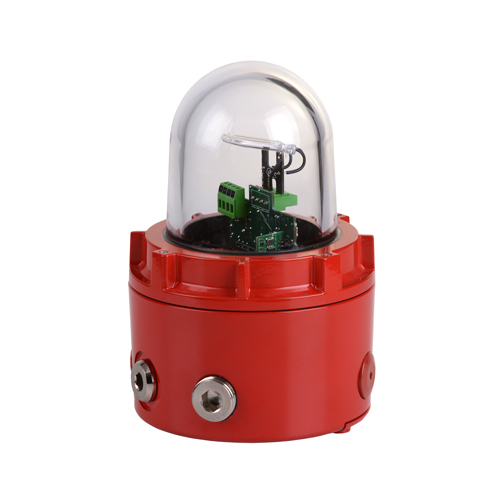

Взрывобезопасный оптический сигнализатор-строб D1xB2XH2

Взрывобезопасный оптический сигнализатор-строб D1xB2XH2

D1xB2XH2 является самым ярким взрывозащищенным ксеноновым строб-маяком. Доступным для использования в качестве пожарной сигнализации общего режима. Одобрен стандартами UL / cUL / ULC для Класса I / II, Раздела 1, Класса I, Зоны 1 / Зоны 21. Для газовой и пылевой среды.

Легкий корпус из морского алюминия был разработан для создания оптимального сигнала о пожаре для ADA-совместимых приложений с нарушениями слуха. Его инновационная конструкция включает в себя возможность монтажа как на трубу, так и на поверхность. Без необходимости каких-либо дополнительных принадлежностей. Для полной гибкости дополнительный кронштейн из нержавеющей стали позволяет вращать маяк и устанавливать его в любой ориентации.

Несколько блоков D1xB2XH2 будут автоматически синхронизироваться при питании от одного и того же источника питания. Без необходимости установки каких-либо дополнительных модулей синхронизации в цепи.

Спецификация

Источник света:

Ксеноновый строб

Энергия импульса:

21 джоуль

Режимы работы:

Вспышка 1 Гц (60 кадров в минуту)

Вспышка 1,3 Гц (80 кадров в минуту)

Вспышка 1,5 Гц (90 кадров в минуту)

Двойная вспышка (120 кадров в минуту)

Эффективная интенсивность кд:

190,6 кд UL1971 Публичный режим пожара

Пиковая интенсивность, кд:

2 100 000 кд

Синхронизация:

Частота вспышек синхронизируется не менее 2 часов на UL1971

Напряжение:

24 В постоянного тока (20-28 В постоянного тока)

Пусковой ток:

<1,5 А в течение 5 мс

Защита от внешних воздействий:

Класс защиты IP по EN60529: Класс защиты IP66 по UL50E / NEMA250: 4 / 4X / 3R / 13

Материал корпуса:

Морской сплав LM6, алюминиевый сплав

Цвет корпуса:

Красный (RAL3000)

Материал линзы:

Ударопрочный, боросиликатное стекло

Резьбовые отверстия:

2 × 3/4 "NPT, 2 x M20x1,5, 1 × 3/4" NPT

Заглушки:

Никелированные латунные (заглушки в комплекте)

Клеммы:

0,5 - 2,5 мм² (20–14 AWG)

Линия мониторинга:

Блокирующий диод в комплекте

EOL может быть установлен на заводе или пользователем

Рабочая температура:

От -55 до + 80 ° C

Температура хранения:

От -55 до + 80 ° C

Относительная влажность:

95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды

Вес:

3,2 кг

Потребление тока

Ном. напряжение:

Диапазон напряжения:

Частота вспышки:

Номинальный рабочий ток:

24 В пост. тока

20-28 В пост. тока

1 Гц (60 кадров в минуту)

1,165 A

1,3 Гц ( 80 кадров в минуту)

1,215 A

1,5 Гц (90 кадров в минуту)

1,230 A

Двойной (120 кадров в минуту)

1,085 A

Примечание:

Коды деталей

Код детали:

Описание:

Тип продукта:

D1xB2

Взрывобезопасный сигнальный маяк

Тип:

XH2

Ксеноновый строб-маяк 21 джоуль 190.6 кд

Напряжение:

DC024

24 В постоянного тока (20-28 В постоянного тока)

Резьбовые отверстия: [e]

2 × 3/4 ”NPT

2 x M20x1,5

1 × 3/4” NPT

Материал заглушки: [м]

Никелированная латунь

Защита линзы и метка: [s]

Защита линзы отсутствует

Защита линзы отсутствует, теговая метка

Версия: [v]

UL, cUL, ULC - класс I / II, раздел 1, класс I, зона 1 / зона 21 - UL1971 и CAN / ULC-S526

Цвет корпуса: [x]

Красный RAL3000

Цвет линзы: [у]

Прозрачный

Пример заказа:

D1xB2XH2DC024MN0H1R / C

D1xB2XH2 Ксеноновый стробоскоп, никелированная латунная заглушка

24 В пост. тока, сертифицирован UL, cUL - UL1971, красный корпус с прозрачной линзой

Вспомогательное оборудование:

SP77-0001-A2-R

Многоугловой настенный кронштейн из нержавеющей стали 304

SP77-0001-A4-R

Многоугловой настенный кронштейн из нержавеющей стали 316

Запчасти:

SP77-0002

Ксеноновая фотовспышка в сборе

SP77-0004

XH2 PCBA, включая вспышку

SP77-0005

Набор из 2 красных наконечников для поверхностного монтажа

SP77-0006

Комплект из 2-х заглушек для крепления на кронштейн

Маркировка взрывозащиты

NEC: Class I Div 1 Group ABCD T4A Ta -55°C to +80°C

Class I Div 1 Group ABCD T5 Ta -55°C to +55°C

Class I Div 1 Group ABCD T6 Ta -55°C to +40°C

CEC: Class I Div 1 Group CD T4A Ta -55°C to +80°C

Class I Div 1 Group CD T5 Ta -55°C to +55°C

Class I Div 1 Group CD T6 Ta -55°C to +40°C

NEC / CEC:Class II Div 1 Group EFG T4 Ta -55°C to +80°C

Class II Div 1 Group EFG T4A Ta -55°C to +60°C

Class III Div 1 Ta -55°C to +80°C

NEC: Class I Zone 1 AEx db IIC T4 Ta -55°C to +80°C

Class I Zone 1 AEx db IIC T5 Ta -55°C to +55°C

Class I Zone 1 AEx db IIC T6 Ta -55°C to +40°C

Zone 21 AEx tb IIIC 131°C Ta -55°C to +80°C

CEC: Ex db IIC T4 Ta -55°C to +80°C

Ex db IIC T5 Ta -55°C to +55°C

Ex db IIC T6 Ta -55°C to +40°C

Ex tb IIIC 131°C Ta -55°C to +80°C
