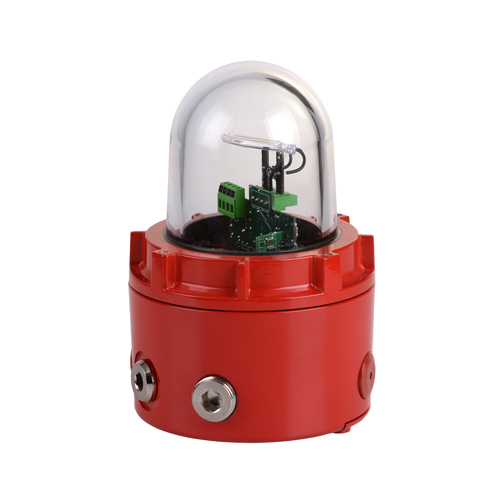

D1xB2XH1 Взрывобезопасный оптический сигнализатор-строб на 86 кд

Пожарный режим общего пользования согласно UL1971 и CAN / ULC-S526

Автоматическая синхронизация согласно UL1971

86.37кд - UL1971 Пожарный режим общего пользования

Рабочий ток только 635 мА

В рабочем режиме пусковой ток ограничен до 817 мА в течение 5 мс

Выбор из четырех скоростей вспышки

Корпус из алюминия морского класса, тип 4/4X/3R/13, IP66

Ударопрочная линза из боросиликатного стекла

Двойные подключаемые клеммы

Диод защищен для контролируемых цепей

Монтаж трубы через 3/4 "NPT вход

Поверхностный монтаж через установленные пользователем проушины

Двойные 3/4 "NPT и двойные боковые M20 резьбовые отверстия

Поставляется с заглушками

Опциональный многопозиционный настенный кронштейн

Сертификаты
  • UL / cUL Ссылка на файл: E245313
  • Список CSFM: 7300-2279: 0507
Взрывозащищенный оптический сигнализатор-строб D1xB2XH1

Взрывозащищенный оптический сигнализатор-строб D1xB2XH1

Взрывозащищенный сигнализатор серии D1xB2XH1. Представляет собой самосинхронизирующийся ксеноновый стробоскопический маяк. Протестированный в соответствии с UL1971. Одобрен стандартами UL/cUL/ ULC для Класса I/II, Раздела 1, Класса I, Зоны 1/* и Зоны 21 для газовой и пылевой среды.

Легкий корпус из морского алюминия. Предназначен для создания оптимального сигнала о пожаре. Подходящего для пожарной сигнализации общего режима, совместимой с ADA, для людей с нарушениями слуха. Его инновационная конструкция включает в себя возможность монтажа как на трубу, так и на поверхность — без необходимости каких-либо дополнительных принадлежностей.

Для полной гибкости дополнительный кронштейн из нержавеющей стали позволяет вращать маяк и устанавливать его в любой ориентации.

Несколько блоков сигнализатора взрывозащищенного D1xB2XH1 будут автоматически синхронизироваться при питании от одного и того же источника питания без необходимости каких-либо дополнительных модулей синхронизации в цепи.

Спецификация

Источник света:
Ксеноновый строб
Энергия импульса:
10 джоулей
Режимы работы:
Вспышка 1 Гц (60 кадров в минуту)
Вспышка 1,3 Гц (80 кадров в минуту)
Вспышка 1,5 Гц (90 кадров в минуту)
Двойная вспышка (120 кадров в минуту)
Эффективная интенсивность, кд:
86.37 кд UL1971 Общественный режим огня
Пиковая интенсивность, кд:
1 000 000 кд
Синхронизация:
Частота вспышек синхронизируется не менее 2 часов на UL1971
Напряжение:
24 В постоянного тока (20-28 В постоянного тока)
Пусковой ток:
<817 мА в течение 5 мс
Защита от внешних воздействий:
Класс защиты IP по EN60529: Класс защиты IP66 по UL50E / NEMA250: 4 / 4X / 3R / 13
Материал корпуса:
Морской сплав LM6 алюминиевый сплав
Цвет корпуса:
Красный (RAL3000)
Материал линзы:
Ударопрочный, боросиликатное стекло
Кабельные вводы:
2 × 3/4 "NPT, 2 x M20x1,5, 1 × 3/4" NPT
Заглушки:
Никелированные латунные (заглушки в комплекте)
Клеммы:
0,5 - 2,5 мм² (20–14 AWG)
Линия мониторинга:
Блокирующий диод в комплекте
EOL может быть установлен на заводе или пользователем
Рабочая температура:
От -55 до + 80 ° C
Температура хранения:
От -55 до + 80 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
3,2 кг

Потребление тока

Ном. напряжение:
Диапазон напряжения:
Настройка скорости вспышки:
Ном. рабочий ток:
24 В пост. тока
20-28 В пост. тока
1 Гц (60 кадров в минуту)
635 мA
1,3 Гц ( 80 кадров в минуту)
695 мA
1,5 Гц (90 кадров в минуту)
700 мA
Двойной (120 кадров в минуту)
580 мA
Примечание.
Частота вспышки 1 Гц, 1,3 Гц и 1,5 Гц

Коды деталей

Код детали:
Описание:
Тип продукта:
D1xB2
Взрывобезопасный сигнальный маяк
Тип:
XH1
Ксеноновый строб-маяк 10 Джоулей 86,37 кд
Напряжение:
DC024
24 В постоянного тока (20-28 В постоянного тока)
Резьбовые отверстия: [e]
M
2 × 3/4 ”NPT
2 x M20x1,5
1 × 3/4” NPT
Материал заглушки: [м]
N
Никелированная латунь
Защита линзы и метка: [s]
0
Защита линзы отсутствует
5
Защита линзы отсутствует, теговая метка
Версия: [v]
H1
UL, cUL, ULC - класс I / II, раздел 1, класс I, зона 1 / зона 21 - UL1971 и CAN / ULC-S526
Цвет корпуса: [x]
р
Красный RAL3000
Цвет линзы: [у]
С
Прозрачный
Пример заказа:
D1xB2XH1DC024MN0H1R / C
D1xB2XH1 Ксеноновый стробоскоп, никелированная латунная заглушка 24 В пост. тока,
D1xB2XH1 Ксеноновый стробоскоп, никелированная латунная заглушка, 24 В пост. тока, сертифицирован UL, cUL - UL1971 красный корпус, с прозрачной линзой
Вспомогательное оборудование:
SP77-0001-A2-R
Многоугловой настенный кронштейн из нержавеющей стали 304
SP77-0001-A4-R
Многоугловой настенный кронштейн из нержавеющей стали 316
Запчасти:
SP77-0002
Ксеноновая фотовспышка в сборе
SP77-0004
XH2 PCBA, включая вспышку
SP77-0005
Пакет из 2 х поверхностных креплений
SP77-0006
Комплект из 2-х заглушек для крепления на кронштейн

Маркировка взрывозащиты

NEC: Class I Div 1 Group ABCD T5 Ta -55°C to +80°C
Class I Div 1 Group ABCD T6 Ta -55°C to +60°C
CEC: Class I Div 1 Group CD T5 Ta -55°C to +80°C
Class I Div 1 Group CD T6 Ta -55°C to +60°C
NEC / CEC:Class II Div 1 Group EFG T4A Ta -55°C to +80°C
Class II Div 1 Group EFG T5 Ta -55°C to +65°C
Class II Div 1 Group EFG T6 Ta -55°C to +50°C
Class III Div 1 Ta -55°C to +80°C
NEC: Class I Zone 1 AEx db IIC T5 Ta -55°C to +80°C
Class I Zone 1 AEx db IIC T6 Ta -55°C to +60°C
Zone 21 AEx tb IIIC 107°C Ta -55°C to +80°C
CEC: Ex db IIC T5 Ta -55°C to +80°C
Ex db IIC T6 Ta -55°C to +60°C
Ex tb IIIC 107°C Ta -55°C to +80°C
