STExS2H Взрывобезопасный аварийный сигнализатор

Прочный корпус из нержавеющей стали 316L

Максимальный выходной уровень звукового давления 126 дБ(А)

4 дистанционно выбираемых ступени тревоги

Положительное или отрицательное переключение линии ступеней

Выбор 64 частот звукового сигнала

Автоматическая синхронизация в системе с несколькими сигнализаторами

Постоянное напряжение

Компактный размер

Крепления из нержавеющей стали

Храповой регулируемый кронштейн из нержавеющей стали 316

Заглушки из нержавеющей стали марки 316 в комплекте

Тройные кабельные вводы

Клеммы для входного и транзитного кабеля

Доступный с пользовательскими настройками тона и частотами

Сертификаты
  • Сертификат соответствия ТР-ТС Ex EAC: RU С-GB.НА65.В.01252_21
  • Сертификат IECEx ULD 16.0017X IEC 60079-0 : 2011 IEC 60079-1: 2014 IEC 60079-31: 2013
  • Сертификат ATEX DEMKO 16 ATEX 1466X EN 60079-0 : 2012 + A11: 2013 EN 60079-1: 2014 EN 60079-31: 2014
  • SIL1 соответствует стандарту IEC 61508 (2010)
  • INMETRO IEx 20.0156X

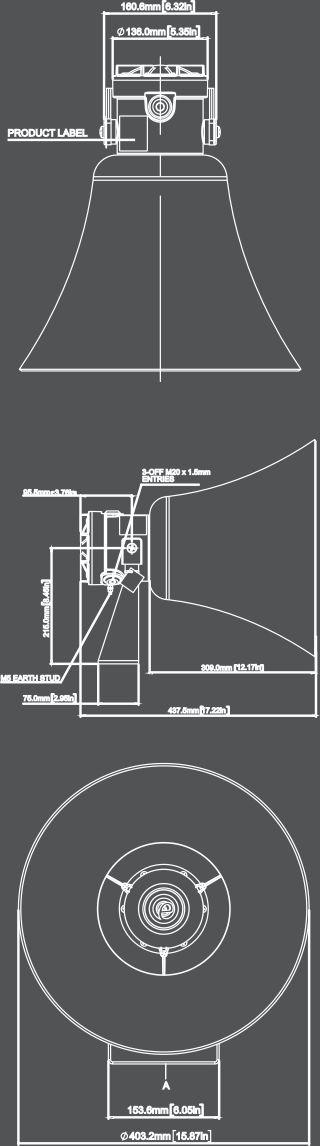

Взрывозащищенный аварийный сигнализатор STExS2H

STExS2H — это очень мощный 127 дБ(A) звуковой оповещатель, сертифицированный по стандартам UL, cUL, IECEx и ATEX, с улучшенным факельным рупором с направленным центром тяжести. Прочный корпус из нержавеющей стали 316L одобрен для применения во взрывозащищенных системах сигнализации в зонах 1, 2, 21 и 22.
Оповещатель воспроизводит 64 звуковых сигнала тревоги, каждый из имеющихся 4 ступеней/каналов может быть запущен дистанционно. Усиление класса D обеспечивает высокую звуковую мощность с возможностью выбора одного из двух режимов питания. Огнеупорное резьбовое соединение, наличие нескольких кабельных вводов и дублирующей разъемной клеммы упрощает как установку, так и текущее обслуживание. Соответствует SIL1 согласно IEC 61508 (2010).



Спецификация

Максимальное звуковое давление:
127 дБ (A) при 1 м [118 дБ (A) при 3 м]
Номинальное звуковое давление:
124 дБ (A) при 1 м +/- 3 дБ - тон 2 [115 дБ (A) при 3 м]
Количество тонов:
64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Регулируемый -12 дБ (A) [Тон 2]
Эффективная дальность:
>350 метров на частоте 1 кГц
Напряжения постоянного тока:
24 В постоянного тока (11,5-54 В постоянного тока)
Напряжения переменного тока:
230 В переменного тока (100-240 В переменного тока)
Стадии переключения:
Блоки постоянного тока: отрицательные или положительные
Блоки переменного тока: общая линия питания
Защита от внешних воздействий:
IP66
Материал корпуса:
Нержавеющая сталь 316L
Отделка корпуса:
Хромированный и с порошковым покрытием
Цвет корпуса:
Красный (RAL3000)
Резьбовые отверстия:
3 х М20 х 1,5 мм в комплекте
Клеммы:
0,5-2,5 мм² (20-14 AWG)
Объем корпуса:
<2 литра
Линия мониторинга:
Диод блокировки включен EOL Мин. Можно установить резистор или диод 500 Ом 2 Вт или 3 к 3 Ом 0,5 Вт (версии с постоянным током)
Винт заземления:
M5
Рабочая температура:
От -50 до + 70 ° C
Средняя работа на постоянном токе
93,9 года/822 706 часов
Средняя работа на переменном токе
46,6 лет/ 408 508 часов
Относительная влажность:
99% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
6,25 кг

Коды деталей

Версия:
Код детали:
Описание:
Тип продукта:
STExS2
Аварийный сигнализатор
Тип рупора:
H
Сигнальный рупор с высоким уровнем звукового давления
Напряжение:
DC024
11.5-54 В постоянного тока
AC230
100-240 В переменного тока
Тип кабельного ввода: [e]
A
3 x M20x1,5 мм
B
2 × 1/2"NPT - адаптеры
C
2 × 3/4"NPT - адаптеры
D
2 x M25x1,5 мм - адаптеры
E
1 × 1/2"NPT - адаптер
F
1 × 3/4"NPT - адаптер
G
1 x M25x1,5 мм - адаптер
Материал адаптера / заглушки: [м]
S
Нержавеющая сталь
Кронштейн, теговая метка: [s]
1
A4 316 Нержавеющая сталь (по умолчанию)
3
A4 316 Нерж. сталь с теговой табличкой
Версия продукта: [v]
A
UL, cUL, IECEx, ATEX, Ex EAC
Вспомогательное оборудование:
1
Стандартный продукт
Z
Пользовательские установки сигнала
X
Конфигурация по заказу
Y
Сценическое управление
K
Управление сигналом для постоянного и переменного тока
V
Ступенчатое управление

Сигнализатор

Версия:
Напряжение:
Ток:
12 В пост. тока
11,5-54 В пост. тока
324 мА
24 В пост. тока
11,5-54 В перем. тока
324 мА
48 В пост. тока
11,5-54 В перем. тока
324 мА
115 В перемен. тока
50/60 Гц
100-240 В перемен. тока
138 мА
230 В Перемен. тока
50-60 Гц
100-240 В перемен. тока
138 мА

Маркировка взрывозащиты

Сертификат соответствия ТР ТС 012/2011:
1Ex d IIC T6 Gb X (от -50°C до +45°C)
1Ex d IIC T5 Gb X (от -50°C до +60°C)
1Ex d IIC T4 Gb X (от -50°C до +70°C)
Ex tb IIIC T105°C Db X (от -50°C до +70°C)
Сертификат ATEX:
Ex db IIC Gb T6 Ta от -50 ° C до + 45 ° C
Ex db IIC Gb T5 Ta от -50 ° C до + 60 ° C
Ex db IIC Gb T4 Ta от -50 ° C до + 70 ° C
Ex tb IIIC Db T105 ° C Ta от -50 ° C до + 70 ° C

Таблица тонов

Ступ. 1
WAV файл
Описание частоты сигнала
Ступ. 2
Ступ. 3
Ступ. 4
Т 1
1000 Гц непрерывный сигнал - PFEER токсичный газ
T 3
T 2
Т 44
Т 2
1200/500 Гц при 1 Гц - DIN / PFEER PTAP
T 1
T 3
Т 44
Т 3
1000 Гц @ 0,5 Гц (1 с вкл., 1 с выкл.) Прерывистый - Общий сигнал тревоги PFEER
T 1
Т 2
Т 44
Т 4
1,4 кГц-1,6 кГц 1 с, 1,6 кГц-1,4 кГц 0,5 с - NF C 48-265
T 44
Т 24
Т 1
Т 5
544 Гц (100 мс) / 440 гц (400 мс) - NF S 32-001
T 52
Т 19
Т 1
Т 6
1500/500 Гц - (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - AS4428
T 7
Т 44
Т 1
Т 7
500-1500 Гц воющий сигнал 2 с на 1 с выкл. - AS4428
T 6
Т 44
Т 1
Т 8
500/1200 Гц при 0,26 Гц (3,3 с, 0,5 с выключено) - NEN 2575
T 44
Т 24
Т 35
Т 9
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
T 18
Т 34
Т 1
Т 10
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
T 21
Т 34
Т 1
Т 11
420 Гц (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - ISO 8201
T 44
Т 1
Т 8
Т 12
1000 Гц (0,5 с вкл., 0,5 с выкл.) X3 + 1 с интервал - ISO 8201
T 44
Т 1
Т 8
Т 13
422/775 Гц - (0,85 вкл., 0,5 выкл.) Интервал x3 + 1 с - NFPA
T 44
Т 1
Т 8
Т 14
1000/2000 гц @ 1 Гц - Сигнал тревоги Сингапура
T 23
Т 3
Т 35
Т 15
300 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 16
440 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 17
470 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 18
500 Гц Непрерывный сигнал - код IMO 2 (низкий)
T 44
Т 24
Т 35
Т 19
554 Гц Непрерывный сигнал
T 64
Т 24
Т 35
Т 20
660 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 21
800 Гц Непрерывный сигнал - код IMO 2 (высокий)
T 44
Т 24
Т 35
Т 22
1200 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 23
2000 Гц Непрерывный сигнал
T 15
Т 3
Т 35
Т 24
2400 Гц Непрерывный сигнал
T 48
Т 20
Т 35
Т 25
440 Гц при 0,83 Гц (0,60 с включено, 0,60 с выключено) Прерывистый
T 1
Т 44
Т 8
Т 26
470 Гц при 0,9 Гц (0,55 с включено, 0,55 с выключено) Прерывистый
T 1
Т 44
Т 8
Т 27
470 Гц при 5 Гц (0,10 с, 0,10 с) Прерывистый
T 1
Т 44
Т 8
Т 28
544 Гц при 1,14 Гц (0,43 с, 0,44 с) Прерывистый
T 44
Т 24
Т 8
Т 29
655 Гц @ 0,875 Гц (0,57 с включено, 0,57 с выключено) Прерывистый
T 1
Т 44
Т 8
Т 30
660 Гц при 0,28 Гц (1,80 с, 1,80 с) Прерывистый
T 44
Т 24
Т 8
Т 31
660 Гц при 3,3 Гц (0,15 с включено, 0,15 с отключено) Прерывистый
T 30
Т 24
Т 8
Т 32
745 Гц @ 1 Гц (0,50 с включено, 0,50 с выключено) Прерывистый
T 44
Т 24
Т 8
Т 33
800 Гц (0,25 с, 1,00 с) Прерывистый
T 53
Т 24
Т 8
Т 34
800 Гц @ 2 Гц (0,25 с включено, 0,25 с выключено) - код IMO 3.a (высокий)
T 56
Т 24
Т 8
Т 35
1000 Гц @ 1 Гц (0,50 с включено, 0,50 с выключено) Прерывистый
T 44
Т 24
Т 8
Т 36
2400 Гц @ 1 Гц (0,50 с включено, 0,50 с выключено) Прерывистый
T 21
Т 24
Т 8
Т 37
2900 Гц при 5 Гц (0,10 с, 0,10 с) Прерывистый
T 53
Т 24
Т 8
Т 38
363/518 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
T 1
Т 8
Т 19
Т 39
450/500 Гц при 2 Гц (0,25 с / 0,25 с) переменное
T 1
Т 8
Т 19
Т 40
554/440 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
T 44
Т 24
Т 19
Т 41
554/440 Гц при 0,65 Гц (0,76 с / 0,76 с) Чередование
T 1
Т 8
Т 19
Т 42
561/760 Гц при 0,83 Гц (0,60 с / 0,60 с) Чередование
T 1
Т 8
Т 19
Т 43
780/600 Гц @ 0,96 Гц (0,52 с / 0,52 с) Чередование
T 1
Т 8
Т 19
Т 44
800/1000 Гц при 2 Гц (0,25 с / 0,25 с) переменное
T 5
Т 24
Т 19
Т 45
970/800 Гц при 2 Гц (0,25 с / 0,25 с) переменное
T 1
Т 8
Т 19
Т 46
800/1000 Гц при 0,875 Гц (0,57 с / 0,57 с) Чередование
T 53
Т 24
Т 19
Т 47
2400/2900 Гц при 2 Гц (0,25 с / 0,25 с) переменное
T 57
Т 24
Т 19
Т 48
500/1200 Гц при 0,3 Гц (1,67 с / 1,67 с) Воющий сигнал
T 44
Т 24
Т 12
Т 49
560/1055 Гц при 0,18 Гц (2,73 с / 2,73 с) Воющий сигнал
T 44
Т 24
Т 12
Т 50
560/1055 Гц при 3,3 Гц (0,15 с / 0,15 с) Воющий сигнал
T 44
Т 24
Т 12
Т 51
600/1250 Гц при 0,125 Гц (4 с / 4 с) Воющий сигнал
T 44
Т 24
Т 12
Т 52
660/1200 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 64
Т 24
Т 12
Т 53
800/1000 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 56
Т 24
Т 12
Т 54
800/1000 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
T 57
Т 24
Т 12
Т 55
800/1000 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
T 54
Т 24
Т 12
Т 56
2400/2900 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
T 57
Т 24
Т 12
Т 57
2400/2900 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 47
Т 24
Т 12
Т 58
2400/2900 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
T 54
Т 24
Т 12
Т 59
2500/3000 Гц при 2 Гц (0,25 с / 0,25 с) Воющий сигнал
T 44
Т 24
Т 12
Т 60
2500/3000 Гц при 7,7 Гц (0,65 с / 0,65 с) Воющий сигнал
T 44
Т 24
Т 12
Т 61
800 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 62
1200 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 63
2400 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 64
Имитация колокола
T 44
Т 21
Т 12
Конфигурации тональных сигналов и частоты срабатывания сигнализации для конкретной страны или пользователя доступны по запросу.
