D1xC1X05R Взрывозащищенный радиальный сигнализатор и ксеноновый строб-маяк
Автоматическая синхронизация в системах с несколькими сигнализаторами
Выбираемые пользователем скорости вспышки ксеноновой лампы
Храповой регулируемый кронштейн из нержавеющей стали
Всенаправленный аварийный сигнал высокой мощности до 115 дБ (A)
Ксеноновый строб - индивидуальный режим использования пожарной сигнализации (Class I version)
Звуковой сигнализатор - использование пожарной сигнализации в общедоступном режиме (Class I version)
4 дистанционно выбираемых ступени сигнализации
Положительная или отрицательная линейная стадия переключения
Выбор из 64 частот звукового сигнала
Компактная форма устройства
Прочный коррозионно-стойкий алюминиевый корпус
Крепления из нержавеющей стали
Тройные кабельные вводы
Двойные клеммные зажимы
Сертификаты

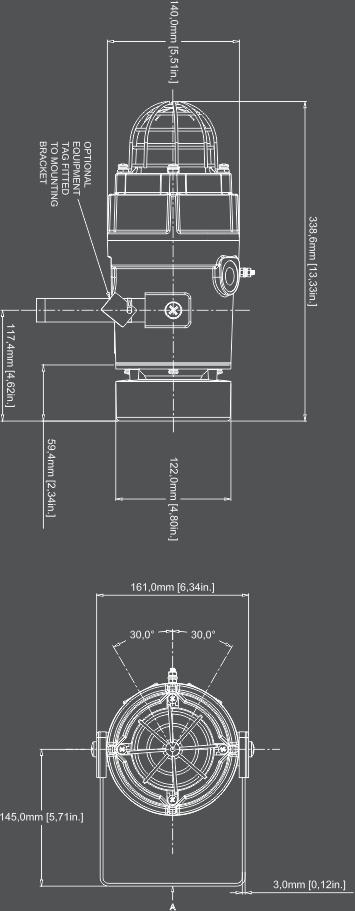

Взрывозащищенный радиальный сигнализатор и ксеноновый строб-маяк D1xC1X05R
D1xC1X05R — это аварийный сигнализатор с высоким звуковым давлением 115 дБ (A) с всенаправленным радиальным звуковым сигналом. Устройство имеет ксеноновый стробоскоп на 5 Джоулей. Прочный корпус типа 4 / 4X с IP66 из стойкого к коррозии алюминия марки LM6. Обеспечивает пригодность для всех применений Class I / II Div 1, Zone 1/20 и IECEx / ATEX Zone 1/2.
Взрывозащищенный строб-маяк обеспечивает одновременную или независимую работу. Имея 64 звуковых сигнала первой ступени, частоты звуковых сигналов для первых двух ступеней выбираются независимо. Каждая из 4 доступных ступеней может быть запущена дистанционно. Например, через внешнее реле. Версия с постоянным напряжением для класса I одобрена для использования в пожарной сигнализации общего режима (звуковой сигнал). И пожарной сигнализации в индивидуальном режиме (строб-маяк).
Спецификация
Звуковой сигнализатор
Максимальная мощность:
Версия Class I: 115 дБ (A) при 1 м [106 дБ (A) при 3 м)
Версия Class II: 96 дБ (A) при 1 м [87 дБ (A) при 3 м]
Номинальная мощность:
Версия Class I: 110 дБ (A) при 1 м +/- 3 дБ - тон 4 [101 дБ (A) при 3 м)
Версия Class II: 91 дБ (A) при 1 м [82 дБ (A) при 3 м]
Количество тонов:
664 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Регулируемый -12 дБ (A)
Эффективная дальность:
125 м при 1 кГц
Напряжения питания:
24 В постоянного тока; 115 В переменного тока; 230 В переменного тока
Переключение ступеней:
На постоянном токе: минус или плюс
На переменном токе: общая линия питания
Строб маяк
Энергия импульса:
5 Джоулей (5 Вт)
Частота вспышки:
Вариант 1: 1 Гц (60 кадров в минуту)
Вариант 2: 1,5 Гц (90 кадров в минуту)
Вариант 3: Двойная вспышка
Пиковая интенсивность, кд:
500 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, кд:
500 кд - рассчитано по энергии (Дж)
Пиковая интенсивность, кд:
46,976 кд * - измеренный исх. к IES
Эффективная интенсивность, кд:
143 кд * - измеренный исх. к IES
Цвет фильтра:
Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Ресурс лампы:
Эмиссия понижается до 70% после 5 миллионов вспышек
Общие сведения:
Защита от внешних воздействий:
EN60529: IP66
UL50E / NEMA250: 4 / 4X / 3R / 13
Материал корпуса:
Морской алюминий LM6 - не содержит меди, хромированный и с порошковым покрытием - устойчив к коррозии
Цвет:
Красный (RAL3000), серый (RAL7038)
Резьбовые отверстия:
1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
1 × 1/2” NPT & 2 × 1/2 ”NPT
1 × 1/2” NPT & 2 × 3/4 ”NPT
Клеммы:
0,5-2,5 мм² (20-14 AWG)
Винт заземления:
M5
Рабочая температура:
24 В постоянного тока и 115 В переменного тока: от -40 ° до + 70 ° C
230 В переменного тока: от -40 ° до + 55 ° C
Температура хранения:
От -50 ° до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
4,9 кг
Потребление тока
Напряжение:
Диапазон:
Сигнализатор
Ксеноновый строб
24 В пост. тока
20-28 В пост. тока
217 мА
322 мА
115 В перем. тока
110-120 В перем. тока 50/60 Гц
76 мА
129 мА
230 В перем. тока
220-240 В перем. тока 50/60 Гц
53 мА
79 мА
Коды деталей
Параметр:
Код детали:
Тип продукта:
D1xC1X05
Тип рупора:
R
Всенаправленный радиальный рупор
Напряжение:
DC024
20-28В постоянного тока
AC115
110-120В переменного тока
AC230
220-240В переменного тока
Тип резьбового отверстия: [e]
A
1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
B
1 × 1/2” NPT & 2 × 1/2 ”NPT
C
1 × 1/2” NPT & 2 × 3/4 ”NPT
Материал адаптера / заглушки: [м]
B
Латунь
N
Никелированная
S
Нержавеющая сталь
Кронштейн, защитная решетка и табличка: [s]
1
A2 304 Нержавеющая сталь
2
A4 316 Нержавеющая сталь
3
A2 304 Нержавеющая сталь с табличкой
4
А4 316 Нержавеющая сталь с табличкой
Версия продукта: [v]
A1
Газовые среды UL, CUL, IECEx, ATEX
D1
Пылевые среды UL, CUL
Цвет корпуса: [x]
R
Красный RAL3000
G
Серый RAL7038
Цвет линзы: [у]
A
Янтарный
B
Синий
C
Чистый
G
Зеленый
M
Пурпурный
R
Красный
Y
Желтый
Вспомогательное оборудование:
SP65-0001-A2
Комплект кронштейнов для крепления на столб 2" нерж. сталь A2 (304)
SP65-0001-A4
Комплект кронштейнов для монтажа на столб 2" нерж. сталь A4 (316)
SP65-0003-A2
Солнцезащитный козырек - нерж. сталь A2 (304)
SP65-0003-A4
Солнцезащитный козырек - нерж. сталь A4 (316)
Эффективный коэффициент цвета линз в канделах
янтарный
синий
прозрачный
зеленый
красный
желтый
0,70
0,24
1,00
0,25
0,23
0,93
Маркировка взрывозащиты
A1: версия для газа
NEC / CEC:
Class I Div 1 ABCD T5/T6 Ta -40°C to +70/+55°C
Class I Div 2 ABCD T5/T6 Ta -40°C to +70/+55°C
Class I Zone 1, 2 IIC T5/T6 Ta -40°C to +70/+55°C
IECEx / ATEX:
Ex db IIC T5 Gb Ta -40°C to +75°C
Ex db IIC T6 Gb Ta -40°C to +70°C
D1: версия для пыли
NEC / CEC:
Class II Div 1 FG T4/T4A Ta -40°C to +55/+40°C
Class II Div 2 FG T4/T4A Ta -40°C to +55/+40°C
Class III Div 1 & 2
Zone 20, 21, 22 IIIB T4/T4A Ta -40°C to +55/+40°C
Концепция защиты: Ex d / AEx d
Таблица тонов
Ступ. 1
WAV файл
Описание частоты сигнала
Суп. 2
Ступ. 3
Ступ. 4
Т 1
1000 Гц непрерывный сигнал - PFEER токсичный газ
любой
T 2
Т 44
Т 2
1200/500 при 1 Гц - DIN / PFEER PTAP
любой
T 3
Т 44
Т 3
1000 @ 0,5 Гц (1 с вкл., 1 с выкл.) Прерывистый - Общий сигнал тревоги PFEER
любой
Т 2
Т 44
Т 4
1,4 кГц-1,6 кГц 1 с, 1,6 кГц-1,4 кГц 0,5 с - NF C 48-26
любой
Т 24
Т 1
Т 5
544 (100 мс) / 440 (400 мс) - NF S 32-001
любой
Т 19
Т 1
Т 6
1500/500 - (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - AS442
любой
Т 44
Т 1
Т 7
500-1500 Гц воющий сигнал 2 с на 1 с выкл. - AS4428
любой
Т 44
Т 1
Т 8
500/1200 Гц при 0,26 Гц (3,3 с, 0,5 с выключено) - NEN 2575
любой
Т 24
Т 35
Т 9
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
любой
Т 34
Т 1
Т 10
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
любой
Т 34
Т 1
Т 11
420 Гц (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - ISO 8201
любой
Т 1
Т 8
Т 12
1000 Гц (0,5 с вкл., 0,5 с выкл.) X3 + 1 с интервал - ISO 8201
любой
Т 1
Т 8
Т 13
422/775 Гц - (0,85 вкл., 0,5 выкл.) Интервал x3 + 1 с - NFPA
любой
Т 1
Т 8
Т 14
1000/2000 Гц @ 1 Гц - Сигнал тревоги Сингапура
любой
Т 3
Т 35
Т 15
300 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 16
440 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 17
470 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 18
500 Гц Непрерывный сигнал - код IMO 2 (низкий)
любой
Т 24
Т 35
Т 19
554 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 20
660 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 21
800 Гц Непрерывный сигнал - код IMO 2 (высокий)
любой
Т 24
Т 35
Т 22
1200 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 23
2000 Гц Непрерывный сигнал
любой
Т 3
Т 35
Т 24
2400 Гц Непрерывный сигнал
любой
Т 20
Т 35
Т 25
440 Гц @ 0,83 Гц (0,60 с, 0,60 с выключено) Прерывистый
любой
Т 44
Т 8
Т 26
470 Гц @ 0,9 Гц (0,55 с вкл., 0,55 с выкл.) Прерывистый
любой
Т 44
Т 8
Т 27
470 Гц @ 5 Гц (0,10 с вкл., 0,10 с выкл.) Прерывистый
любой
Т 44
Т 8
Т 28
544 Гц при 1,14 Гц (0,43 с, 0,44 с) Прерывистый
любой
Т 24
Т 8
Т 29
655 Гц @ 0,875 Гц (0,57 с вкл., 0,57 с выкл.) Прерывистый
любой
Т 44
Т 8
Т 30
660 Гц при 0,28 Гц (1,80 с, 1,80 с)
любой
Т 24
Т 8
Т 31
660 Гц при 3,3 Гц (0,15 с вкл., 0,15 с откл.) Прерывистый
любой
Т 24
Т 8
Т 32
745 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
любой
Т 24
Т 8
Т 33
800 Гц (0,25 с, 1,00 с) Прерывистый
любой
Т 24
Т 8
Т 34
800 Гц @ 2 Гц (0,25 с вкл., 0,25 с выкл.) - код IMO 3.a (высокий)
любой
Т 24
Т 8
Т 35
1000 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
любой
Т 24
Т 8
Т 36
2400 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
любой
Т 24
Т 8
Т 37
2900 Гц при 5 Гц (0,10 с, 0,10 с) Прерывистый
любой
Т 24
Т 8
Т 38
363/518 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
любой
Т 8
Т 19
Т 39
450/500 Гц при 2 Гц (0,25 с / 0,25 с) переменно
любой
Т 8
Т 19
Т 40
554/440 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
любой
Т 24
Т 19
Т 41
554/440 Гц при 0,65 Гц (0,76 с / 0,76 с) Чередование
любой
Т 8
Т 19
Т 42
561/760 Гц при 0,83 Гц (0,60 с / 0,60 с) Чередование
любой
Т 8
Т 19
Т 43
780/600 Гц @ 0,96 Гц (0,52 с / 0,52 с) Чередование
любой
Т 8
Т 19
Т 44
800/1000 Гц при 2 Гц (0,25 с / 0,25 с) переменно
любой
Т 24
Т 19
Т 45
970/800 Гц при 2 Гц (0,25 с / 0,25 с) переменно
любой
Т 8
Т 19
Т 46
800/1000 Гц при 0,875 Гц (0,57 с / 0,57 с) Чередование
любой
Т 24
Т 19
Т 47
2400/2900 Гц при 2 Гц (0,25 с / 0,25 с) переменно
любой
Т 24
Т 19
Т 48
500/1200 Гц при 0,3 Гц (1,67 с / 1,67 с) Воющий сигнал
любой
Т 24
Т 12
Т 49
560/1055 Гц при 0,18 Гц (2,73 с / 2,73 с) Воющий сигнал
любой
Т 24
Т 12
Т 50
560/1055 Гц при 3,3 Гц (0,15 с / 0,15 с) Воющий сигнал
любой
Т 24
Т 12
Т 51
600/1250 Гц при 0,125 Гц (4 с / 4 с) Воющий сигнал
любой
Т 24
Т 12
Т 52
660/1200 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
любой
Т 24
Т 12
Т 53
800/1000 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
любой
Т 24
Т 12
Т 54
800/1000 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
любой
Т 24
Т 12
Т 55
800/1000 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
любой
Т 24
Т 12
Т 56
2400/2900 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
любой
Т 24
Т 12
Т 57
2400/2900 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
любой
Т 24
Т 12
Т 58
2400/2900 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
любой
Т 24
Т 12
Т 59
2500/3000 Гц при 2 Гц (0,25 с / 0,25 с) Воющий сигнал
любой
Т 24
Т 12
Т 60
2500/3000 Гц при 7,7 Гц (0,65 с / 0,65 с) Воющий сигнал
любой
Т 24
Т 12
Т 61
800 Гц Имитация сирены двигателя
любой
Т 24
Т 12
Т 62
1200 Гц Имитация сирены двигателя
любой
Т 24
Т 12
Т 63
2400 Гц Имитация сирены двигателя
любой
Т 24
Т 12
Т 64
Имитация колокола
любой
Т 21
Т 12
Конфигурации тональных сигналов и частоты сигналов тревоги для конкретной страны или пользователя доступны по запросу.
