D2xC4 Взрывобезопасный синхронизированный сигнализатор с ксеноновый/ светодиодный строб-маяк

Частный режим оповещения при пожаре и общей сигнализации UL464/UL1638

Сертификаты соответсвий UL, cUL, IECEx и ATEX

Поставляется со светодиодными и/или ксеноновыми стробоскопическими маяками

Встроенный мощный звуковой сигнал тревоги до 116 дБ(А)

4 дистанционно выбираемых ступени/канала тревоги

Выбор из 64 частот звуковых сигналов тревоги

Автоматическая синхронизация с системой мультисаундер

Задняя стенка из нержавеющей стали

Заводская сборка с интегрированным кабельным шлейфом

Распределительная коробка

Сборка в компактном исполнении

Алюминиевый корпус морского класса LM6

Дополнительные наклейки из нержавеющей стали

Влаго и пылезащита 4/4X/3R/13, IP66/67

Стеклянные линзы из ударопрочного стекла

Защитные кожухи линз из нержавеющей стали в стандартной комплектации

Заменяемые цветные фильтры у линз

Двойные кабельные наконечники

Поставляется с заглушками, отвечающими требованиям безопасности

Сертификаты
  • Ссылка на файл UL: E230764
  • Сертификат IECEx: IECEx ULD 14.0004X
  • Сертификат ATEX: DEMKO 14 ATEX 4786493904X
  • Сертификат CSFM: 7136-2279: 0501

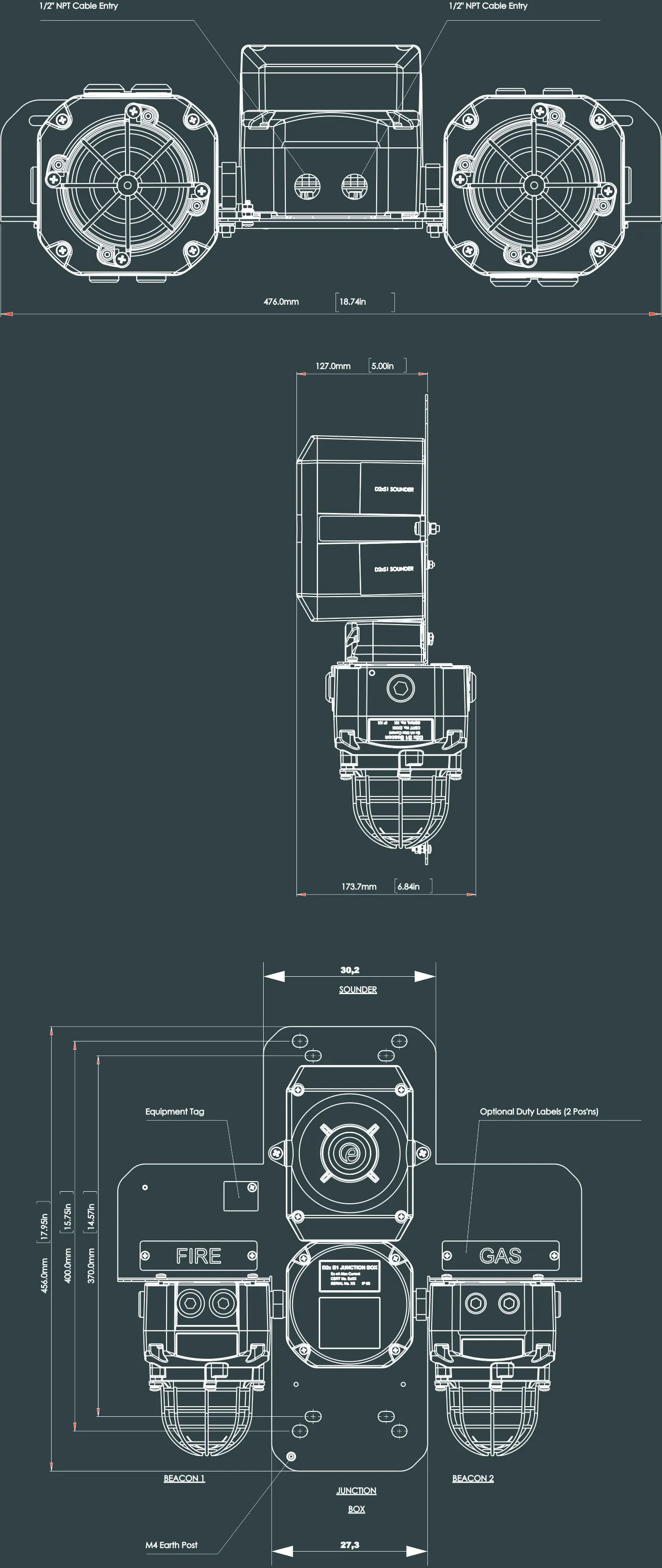

Сигнализатор D2xC4 с двумя маяками

Взрывозащищенный сигнализатор D2xC4 с LED/ ксенон маяками

Сигнализатор D2xC4 с двумя маяками — это интегрированный блок сигнальных шин, состоящий из мощных светодиодных или ксеноновых стробоскопических маяков. Устройство обладает мощным звуковым сигналом из семейства D2x, одобренных во всем мире звуковых и визуальных сигналов оповещения класса I/II Div 2 и зоны 2/22.

Компактный, тесно связанный блок сигнальных шин D2xC4 идеально подходит для применения в тех случаях, когда требуется комбинированный звуковой и визуальный сигнал для обеспечения нескольких предупреждений. D2xC4 имеет предустановленный кабельный шлейф с большой площадью заделки во встроенной распределительной коробке. Многоступенчатый звуковой сигнал тревоги настраивается на активацию отдельного сигнала тревоги при каждом визуальном сигнале.

Спецификация

Звуковой сигнализатор
Максимальное звуковое давление:
116 дБ (A) при 1 м [107 дБ (A) при 3 м]
Номинальное звуковое давление:
112 дБ (A) при 1 м +/- 3 дБ - тон 2 [103 дБ (A) при 3 м]
Количество тонов:
64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Регулируемый -12 дБ (A) [Тон 2]
Эффективная дальность:
125 м при 1 кГц
Синхронизация:
Все сигналы тревоги синхронизируются
Вариант маяка:
Светодиодный маяк D2xB1LD2
Источник:
Массив из 4 светодиодов High Power Cree®
Эффективная интенсивность, Кд:
180 кд UL1638 Общая сигнализация
Пиковая интенсивность, Кд:
300 000 кд
Срок службы светодиода:
>60 000 часов
Синхронизация:
Синхронизированная частота мигания 1 Гц, 1,3 Гц и 2 Гц
Вариант маяка:
D2xB1X10 10J Ксеноновый проблесковый маячок
Потребляемая энергия:
10 Дж (10 Вт)
Источник света:
Ксеноновый проблесковый маячок
Режимы работы:
Вспышка 1 Гц (60 кадров в минуту)
Эффективная интенсивность, Кд:
500 Кд согласно стандарту UL1971
Пиковая интенсивность, Кд:
1 000 000 кд - рассчитывается из энергии (Дж)
Эффективная интенсивность, Кд:
500 кд – рассчитывается из энергии (Дж)
Синхронизация:
Синхронизированная частота мигания 1 Гц, 1,3 Гц и 2 Гц
Вариант маяка:
D2xB1X05 5J Ксеноновый проблесковый маячок
Потребляемая энергия:
5 Дж (5 Вт)
Источник света:
Ксеноновый проблесковый маячок
Режимы работы:
Вспышка 1 Гц (60 кадров в минуту)
Пиковая интенсивность, Кд:
500 000 кд- рассчитывается из энергии (Дж)
Эффективная интенсивность, Кд:
250 кд – рассчитывается из энергии (Дж)
Синхронизация:
Синхронизированная частота мигания 1 Гц, 1,3 Гц и 2 Гц
Общие сведения:
Напряжение:
24 В постоянного тока [20-28 В постоянного тока]
В пиковом значении:
2,3 А в течение 9 мс
Защита от внешних воздействий:
EN60529: IP66/67, UL50E/NEMA250: 4/4X/3R/13
Типовой рейтинг согласно UL50E / NEMA250: 4 / 4X / 3R / 13
Материал корпуса:
Морской алюминиевый сплав марки LM6
Цвет корпуса:
Красный или серый, индивидуальные цвета доступны по запросу
Материал линзы:
Из боросиликатного стекла и цветной фильтр из поликарбоната
Защита объектива:
Защитная крышка из нержавеющей стали 316 (A4) в стандартной комплектации
Резьбовые отверстия:
2 х 1/2"NPT
Заглушки:
Заглушки из никелированной латуни в комплекте
Шпилька заземления / заземление:
M4
Клеммы:
0,5-2,5 мм² (20-14 AWG) SAK 2.5
Линия мониторинга:
Блокирующий диод в комплекте. EOL может быть установлен на заводе
EOL может быть установлен на заводе
Рабочая температура:
От -40 до + 50 ° C
Температура хранения:
От -40 до + 70 ° C
Относительная влажность:
95%
*маячки

Потребление тока

Номинальное напряжение:
Диапазон напряжения :
Номинальный рабочий ток:
24 В постоянного тока
18-30 В постоянного тока
99,5 мA D2xB1LD2
560 мА D2xB1X10 10J
275 мА D2xB1X05 5J
313 мА D2xS1
115-120 В переменного тока
50/60 Гц
68 мАD2xB1LD2
185 мА D2xB1X10 10J
80 мА D2xB1X05 5J
90 мА D2xS1
220-230 В переменного тока
50/60 Гц
70 мА D2xB1LD2
701 мА D2xB1X10 10J
30 мА D2xB1X05 5J
52 мА D2xS1

Коды деталей

Версия:
Артикул:
Описание:
Тип продукта:
D2xC4
Встроенная сигнальная полоса светодиодных и/или ксеноновых стробоскопических маячков со звуковым сигналом тревоги
Напряжение:
DC024
24 В постоянного тока (18-30 В постоянного тока)
AC115
115–120 В переменного тока 50/60 Гц
AC230
220–230 В переменного тока 50/60 Гц
Кабельный вход:
A
2 x M20x1.5
B
2 × 1/2” NPT
C
2 × 3/4" NPT- переходник
D
2 x M25x1.5 - переходник
E
1 × 1/2” NPT
F
1 × 3/4" NPT - переходник
G
1 x M25x1.5 - переходник
Распределительная коробка и задняя панель
J1
Соединительная коробка с 12 клеммами на DIN-рейку SAK 2,5
Резьбовые отверстия: [e]
B
2 x 1/2”NPT
Материал заглушки: [м]
B
Никелированная латунь
N
Латунь
S
Нержавеющая сталь
Защитная решетка и метка: [s]
1
Нержавеющая сталь A4 316 с оборуд. Бирка
3
A4 316 St/St с оборуд. Бирки и рабочие этикетки
Версия: [v]
H1
UL, cUL, IECEx & ATEX – UL1971, CSFM
Цвет корпуса: [x]
R
Красный RAL3000
Цвет линзы: [у]
С
Прозрачный

Маркировка взрывозащиты

NEC / CEC:
Class I Div 2 ABCD T4 Ta -40°C to +50°C
Class I Div 2 ABCD T4A Ta -40°C to +40°C
Class II Div 2 EFG T6 Ta -40°C to +50°C
Class III Div 1&2 Ta -40°C to +50°C
NEC:
Class I Zone 2 AEx nA IIC T4 Gc (Ta -40°C to +50°C)
Zone 22 AEx tc IIIC 75°C Dc (Ta -40°C to +50°C)
CEC:
Class I Zone 2 Ex nA IIC T4 Gc X (Ta -40°C to +50°C)
Zone 22 Ex tc IIIC 75°C Dc (Ta -40°C to +50°C)
IECEx & ATEX:
II 3G Ex nA IIC T4 Gc (Ta -40°C to +50°C)
II 3D Ex tc IIIC 75°C Dc (Ta -40°C to +50°C)

Таблица тонов

Ступ. 1
WAV файл
Описание частоты сигнала
Ступ. 2
Ступ. 3
Ступ. 4
Т 1
1000 Гц непрерывный сигнал - PFEER токсичный газ
T 3
T 2
Т 44
Т 2
1200/500 Гц при 1 Гц - DIN / PFEER PTAP
T 1
T 3
Т 44
Т 3
1000 Гц @ 0,5 Гц (1 с вкл., 1 с выкл.) Прерывистый - Общий сигнал тревоги PFEER
T 1
Т 2
Т 44
Т 4
1,4 кГц-1,6 кГц 1 с, 1,6 кГц-1,4 кГц 0,5 с - NF C 48-265
T 44
Т 24
Т 1
Т 5
544 Гц (100 мс) / 440 гц (400 мс) - NF S 32-001
T 52
Т 19
Т 1
Т 6
1500/500 Гц - (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - AS4428
T 7
Т 44
Т 1
Т 7
500-1500 Гц воющий сигнал 2 с на 1 с выкл. - AS4428
T 6
Т 44
Т 1
Т 8
500/1200 Гц при 0,26 Гц (3,3 с, 0,5 с выключено) - NEN 2575
T 44
Т 24
Т 35
Т 9
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
T 18
Т 34
Т 1
Т 10
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
T 21
Т 34
Т 1
Т 11
420 Гц (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - ISO 8201
T 44
Т 1
Т 8
Т 12
1000 Гц (0,5 с вкл., 0,5 с выкл.) X3 + 1 с интервал - ISO 8201
T 44
Т 1
Т 8
Т 13
422/775 Гц - (0,85 вкл., 0,5 выкл.) Интервал x3 + 1 с - NFPA
T 44
Т 1
Т 8
Т 14
1000/2000 гц @ 1 Гц - Сигнал тревоги Сингапура
T 23
Т 3
Т 35
Т 15
300 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 16
440 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 17
470 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 18
500 Гц Непрерывный сигнал - код IMO 2 (низкий)
T 44
Т 24
Т 35
Т 19
554 Гц Непрерывный сигнал
T 64
Т 24
Т 35
Т 20
660 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 21
800 Гц Непрерывный сигнал - код IMO 2 (высокий)
T 44
Т 24
Т 35
Т 22
1200 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 23
2000 Гц Непрерывный сигнал
T 15
Т 3
Т 35
Т 24
2400 Гц Непрерывный сигнал
T 48
Т 20
Т 35
Т 25
440 Гц @ 0,83 Гц (0,60 с, 0,60 с выключено) Прерывистый
T 1
Т 44
Т 8
Т 26
470 Гц @ 0,9 Гц (0,55 с вкл., 0,55 с выкл.) Прерывистый
T 1
Т 44
Т 8
Т 27
470 Гц @ 5 Гц (0,10 с вкл., 0,10 с выкл.) Прерывистый
T 1
Т 44
Т 8
Т 28
544 Гц при 1,14 Гц (0,43 с, 0,44 с) Прерывистый
T 44
Т 24
Т 8
Т 29
655 Гц @ 0,875 Гц (0,57 с вкл., 0,57 с выкл.) Прерывистый
T 1
Т 44
Т 8
Т 30
660 Гц при 0,28 Гц (1,80 с, 1,80 с)
T 44
Т 24
Т 8
Т 31
660 Гц при 3,3 Гц (0,15 с вкл., 0,15 с откл.) Прерывистый
T 30
Т 24
Т 8
Т 32
745 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
T 44
Т 24
Т 8
Т 33
800 Гц (0,25 с, 1,00 с) Прерывистый
T 53
Т 24
Т 8
Т 34
800 Гц @ 2 Гц (0,25 с вкл., 0,25 с выкл.) - код IMO 3.a (высокий)
T 56
Т 24
Т 8
Т 35
1000 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
T 44
Т 24
Т 8
Т 36
2400 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
T 21
Т 24
Т 8
Т 37
2900 Гц при 5 Гц (0,10 с, 0,10 с) Прерывистый
T 53
Т 24
Т 8
Т 38
363/518 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
T 1
Т 8
Т 19
Т 39
450/500 Гц при 2 Гц (0,25 с / 0,25 с) переменно
T 1
Т 8
Т 19
Т 40
554/440 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
T 44
Т 24
Т 19
Т 41
554/440 Гц при 0,65 Гц (0,76 с / 0,76 с) Чередование
T 1
Т 8
Т 19
Т 42
561/760 Гц при 0,83 Гц (0,60 с / 0,60 с) Чередование
T 1
Т 8
Т 19
Т 43
780/600 Гц @ 0,96 Гц (0,52 с / 0,52 с) Чередование
T 1
Т 8
Т 19
Т 44
800/1000 Гц при 2 Гц (0,25 с / 0,25 с) переменно
T 5
Т 24
Т 19
Т 45
970/800 Гц при 2 Гц (0,25 с / 0,25 с) переменно
T 1
Т 8
Т 19
Т 46
800/1000 Гц при 0,875 Гц (0,57 с / 0,57 с) Чередование
T 53
Т 24
Т 19
Т 47
2400/2900 Гц при 2 Гц (0,25 с / 0,25 с) переменно
T 57
Т 24
Т 19
Т 48
500/1200 Гц при 0,3 Гц (1,67 с / 1,67 с) Воющий сигнал
T 44
Т 24
Т 12
Т 49
560/1055 Гц при 0,18 Гц (2,73 с / 2,73 с) Воющий сигнал
T 44
Т 24
Т 12
Т 50
560/1055 Гц при 3,3 Гц (0,15 с / 0,15 с) Воющий сигнал
T 44
Т 24
Т 12
Т 51
600/1250 Гц при 0,125 Гц (4 с / 4 с) Воющий сигнал
T 44
Т 24
Т 12
Т 52
660/1200 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 64
Т 24
Т 12
Т 53
800/1000 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 56
Т 24
Т 12
Т 54
800/1000 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
T 57
Т 24
Т 12
Т 55
800/1000 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
T 54
Т 24
Т 12
Т 56
2400/2900 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
T 57
Т 24
Т 12
Т 57
2400/2900 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 47
Т 24
Т 12
Т 58
2400/2900 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
T 54
Т 24
Т 12
Т 59
2500/3000 Гц при 2 Гц (0,25 с / 0,25 с) Воющий сигнал
T 44
Т 24
Т 12
Т 60
2500/3000 Гц при 7,7 Гц (0,65 с / 0,65 с) Воющий сигнал
T 44
Т 24
Т 12
Т 61
800 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 62
1200 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 63
2400 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 64
Имитация колокола
T 44
Т 21
Т 12
Конфигурации тонов и частот сигналов тревоги для конкретной страны или пользователя доступны по запросу.
