Серия продукта
STExS2F Взрывобезопасный аварийный сигнализатор
Прочный корпус из нержавеющей стали 316L
Высокая мощность, до 123 дБ (А)
4 дистанционно выбираемых ступени тревоги
Положительное или отрицательное переключение линии ступеней
Выбор 64 частот звукового сигнала
Автоматическая синхронизация в системе с несколькими сигнализаторами
Постоянное напряжение
Компактный размер
Крепления из нержавеющей стали
Храповой регулируемый кронштейн из нержавеющей стали 316
Заглушки из нержавеющей стали марки 316 в комплекте
3 резьбовых отверстия M20
Клеммы для входного и транзитного кабеля
Доступный с пользовательскими настройками тона и частотами
Сертификаты
Взрывозащищенный аварийный сигнализатор STExS2F
Взрывозащищенный сигнализатор STExS2F — аварийный сигнализатор с высоким звуковым давлением 123 дБ (A) и сигнальным звуковым рупором. Прочный корпус из нержавеющей стали. Степень защиты IP66. Нержавеющая сталь 316L. Устройство обеспечивает пригодность для всех применений в зонах 1, 2, 21 и 22.
Сигнализатор имеет 64 звуковых сигнала первой ступени, которые можно выбрать с помощью внутреннего переключателя. Частоты аварийных сигналов для первых двух ступеней выбираются независимо. Каждый тональный сигнал может быть запущен дистанционно, например, через внешнее реле, чтобы переключиться на сигнал тревоги второй, третьей или четвертой ступеней.
Корпус из нержавеющей стали имеет резьбовое взрывонепроницаемое соединение, три резьбовых отверстия и удобный доступ к клеммным зажимам — все это значительно сокращает время монтажа и подключения этого устройства на объекте. SIL1 соответствует стандарту IEC 61508 (2010).

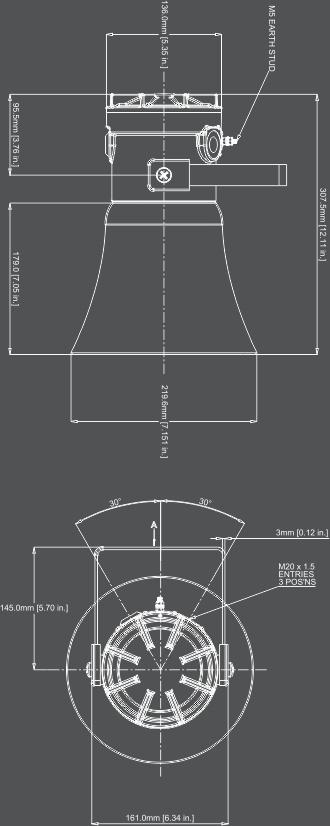

Спецификация
Максимальное звуковое давление:
123 дБ (A) при 1 м [114 дБ (A) при 3 м]
Номинальное звуковое давление:
117 дБ (A) при 1 м +/- 3 дБ - тон 2 [103 дБ (A) при 3 м]
Количество тонов:
64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Регулируемый -12 дБ (A) [Тон 2]
Эффективная дальность:
200 метров на частоте 1 кГц
Напряжения постоянного тока:
24 В постоянного тока (10-30 В постоянного тока)
Напряжения переменного тока:
110-240 В переменного тока 50/60 Гц
Стадии переключения:
Блоки постоянного тока: отрицательные или положительные
Блоки переменного тока: общая линия питания
Защита от внешних воздействий:
IP66
Материал корпуса:
Нержавеющая сталь 316L
Отделка корпуса:
Хромированный и с порошковым покрытием
Цвет корпуса:
Красный (RAL3000)
Резьбовые отверстия:
3 х М20 х 1,5 мм
Клеммы:
0,5-2,5 мм² (20-14 AWG)
Объем корпуса:
<2 литра
Линия мониторинга:
Диод блокировки включен EOL Мин. Можно установить резистор или диод 500 Ом 2 Вт или 3 к 3 Ом 0,5 Вт (версии с постоянным током)
Винт заземления:
M5
Рабочая температура:
От -50 до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
6,55 кг
Коды деталей
Версия:
Код детали:
Описание:
Тип продукта:
STExS2
Аварийный сигнализатор
Тип рупора:
F
Сигнальный рупор
Напряжение:
DC024
10-30 В постоянного тока
AC230
110-240 В переменного тока
Тип кабельного ввода: [e]
A
3 x M20x1,5 мм
B
2 × 1/2"NPT - адаптеры
C
2 × 3/4"NPT - адаптеры
D
2 x M25x1,5 мм - адаптеры
E
1 × 1/2"NPT - адаптер
F
1 × 3/4"NPT - адаптер
G
1 x M25x1,5 мм - адаптер
Материал адаптера / заглушки: [м]
B
Латунь
N
Никелированная латунь
S
Нержавеющая сталь (стандарт)
Кронштейн, теговая метка: [s]
1
A2 304 Нержавеющая сталь
2
A4 316 Нержавеющая сталь (по умолчанию)
3
A2 304 Нерж. сталь с теговой табличкой
4
А4 316 Нерж. сталь с теговой табличкой (304)
Версия продукта: [v]
A1
IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22
Цвет корпуса: [x]
R
Красный RAL3000
Вспомогательное оборудование:
SP65-0001-A2
Комплект кронштейнов для крепления на столб 2" нерж. сталь A2 (304)
SP65-0001-A4
Комплект кронштейнов для монтажа на столб 2" нерж. сталь A4 (316)
SP65-0003-A2
Солнцезащитный козырек - нерж. сталь A2 (304)
SP65-0003-A4
Солнцезащитный козырек - нерж. сталь A4 (316)
Сигнализатор
Версия:
Напряжение:
Ток:
10-30 В пост. тока
24 В пост. тока
924 мА
110-240 В перем. тока
50/60 Гц
115 В перем. тока
268 мА
110-240 В перем. тока
50/60 Гц
230 В перем. тока
159 мА
Маркировка взрывозащиты
Сертификат соответствия ТР ТС 012/2011:
1Ex d IIC T6 Gb X (от -50°C до +45°C)
1Ex d IIC T5 Gb X (от -50°C до +60°C)
1Ex d IIC T4 Gb X (от -50°C до +70°C)
Ex tb IIIC T105°C Db X (от -50°C до +70°C)
Сертификат ATEX:
Ex db IIC Gb T6 Ta от -50 ° C до + 45 ° C
Ex db IIC Gb T5 Ta от -50 ° C до + 60 ° C
Ex db IIC Gb T4 Ta от -50 ° C до + 70 ° C
Ex tb IIIC Db T105 ° C Ta от -50 ° C до + 70 ° C
Таблица тонов
Ступ. 1
WAV файл
Описание частоты сигнала
Ступ. 2
Ступ. 3
Ступ. 4
Т 1
1000 Гц непрерывный сигнал - PFEER токсичный газ
T 3
T 2
Т 44
Т 2
1200/500 Гц при 1 Гц - DIN / PFEER PTAP
T 1
T 3
Т 44
Т 3
1000 Гц @ 0,5 Гц (1 с вкл., 1 с выкл.) Прерывистый - Общий сигнал тревоги PFEER
T 1
Т 2
Т 44
Т 4
1,4 кГц-1,6 кГц 1 с, 1,6 кГц-1,4 кГц 0,5 с - NF C 48-265
T 44
Т 24
Т 1
Т 5
544 Гц (100 мс) / 440 гц (400 мс) - NF S 32-001
T 52
Т 19
Т 1
Т 6
1500/500 Гц - (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - AS4428
T 7
Т 44
Т 1
Т 7
500-1500 Гц воющий сигнал 2 с на 1 с выкл. - AS4428
T 6
Т 44
Т 1
Т 8
500/1200 Гц при 0,26 Гц (3,3 с, 0,5 с выключено) - NEN 2575
T 44
Т 24
Т 35
Т 9
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
T 18
Т 34
Т 1
Т 10
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
T 21
Т 34
Т 1
Т 11
420 Гц (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - ISO 8201
T 44
Т 1
Т 8
Т 12
1000 Гц (0,5 с вкл., 0,5 с выкл.) X3 + 1 с интервал - ISO 8201
T 44
Т 1
Т 8
Т 13
422/775 Гц - (0,85 вкл., 0,5 выкл.) Интервал x3 + 1 с - NFPA
T 44
Т 1
Т 8
Т 14
1000/2000 гц @ 1 Гц - Сигнал тревоги Сингапура
T 23
Т 3
Т 35
Т 15
300 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 16
440 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 17
470 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 18
500 Гц Непрерывный сигнал - код IMO 2 (низкий)
T 44
Т 24
Т 35
Т 19
554 Гц Непрерывный сигнал
T 64
Т 24
Т 35
Т 20
660 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 21
800 Гц Непрерывный сигнал - код IMO 2 (высокий)
T 44
Т 24
Т 35
Т 22
1200 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 23
2000 Гц Непрерывный сигнал
T 15
Т 3
Т 35
Т 24
2400 Гц Непрерывный сигнал
T 48
Т 20
Т 35
Т 25
440 Гц при 0,83 Гц (0,60 с включено, 0,60 с выключено) Прерывистый
T 1
Т 44
Т 8
Т 26
470 Гц при 0,9 Гц (0,55 с включено, 0,55 с выключено) Прерывистый
T 1
Т 44
Т 8
Т 27
470 Гц при 5 Гц (0,10 с, 0,10 с) Прерывистый
T 1
Т 44
Т 8
Т 28
544 Гц при 1,14 Гц (0,43 с, 0,44 с) Прерывистый
T 44
Т 24
Т 8
Т 29
655 Гц @ 0,875 Гц (0,57 с включено, 0,57 с выключено) Прерывистый
T 1
Т 44
Т 8
Т 30
660 Гц при 0,28 Гц (1,80 с, 1,80 с) Прерывистый
T 44
Т 24
Т 8
Т 31
660 Гц при 3,3 Гц (0,15 с включено, 0,15 с отключено) Прерывистый
T 30
Т 24
Т 8
Т 32
745 Гц @ 1 Гц (0,50 с включено, 0,50 с выключено) Прерывистый
T 44
Т 24
Т 8
Т 33
800 Гц (0,25 с, 1,00 с) Прерывистый
T 53
Т 24
Т 8
Т 34
800 Гц @ 2 Гц (0,25 с включено, 0,25 с выключено) - код IMO 3.a (высокий)
T 56
Т 24
Т 8
Т 35
1000 Гц @ 1 Гц (0,50 с включено, 0,50 с выключено) Прерывистый
T 44
Т 24
Т 8
Т 36
2400 Гц @ 1 Гц (0,50 с включено, 0,50 с выключено) Прерывистый
T 21
Т 24
Т 8
Т 37
2900 Гц при 5 Гц (0,10 с, 0,10 с) Прерывистый
T 53
Т 24
Т 8
Т 38
363/518 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
T 1
Т 8
Т 19
Т 39
450/500 Гц при 2 Гц (0,25 с / 0,25 с) переменное
T 1
Т 8
Т 19
Т 40
554/440 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
T 44
Т 24
Т 19
Т 41
554/440 Гц при 0,65 Гц (0,76 с / 0,76 с) Чередование
T 1
Т 8
Т 19
Т 42
561/760 Гц при 0,83 Гц (0,60 с / 0,60 с) Чередование
T 1
Т 8
Т 19
Т 43
780/600 Гц @ 0,96 Гц (0,52 с / 0,52 с) Чередование
T 1
Т 8
Т 19
Т 44
800/1000 Гц при 2 Гц (0,25 с / 0,25 с) переменное
T 5
Т 24
Т 19
Т 45
970/800 Гц при 2 Гц (0,25 с / 0,25 с) переменное
T 1
Т 8
Т 19
Т 46
800/1000 Гц при 0,875 Гц (0,57 с / 0,57 с) Чередование
T 53
Т 24
Т 19
Т 47
2400/2900 Гц при 2 Гц (0,25 с / 0,25 с) переменное
T 57
Т 24
Т 19
Т 48
500/1200 Гц при 0,3 Гц (1,67 с / 1,67 с) Воющий сигнал
T 44
Т 24
Т 12
Т 49
560/1055 Гц при 0,18 Гц (2,73 с / 2,73 с) Воющий сигнал
T 44
Т 24
Т 12
Т 50
560/1055 Гц при 3,3 Гц (0,15 с / 0,15 с) Воющий сигнал
T 44
Т 24
Т 12
Т 51
600/1250 Гц при 0,125 Гц (4 с / 4 с) Воющий сигнал
T 44
Т 24
Т 12
Т 52
660/1200 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 64
Т 24
Т 12
Т 53
800/1000 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 56
Т 24
Т 12
Т 54
800/1000 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
T 57
Т 24
Т 12
Т 55
800/1000 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
T 54
Т 24
Т 12
Т 56
2400/2900 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
T 57
Т 24
Т 12
Т 57
2400/2900 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 47
Т 24
Т 12
Т 58
2400/2900 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
T 54
Т 24
Т 12
Т 59
2500/3000 Гц при 2 Гц (0,25 с / 0,25 с) Воющий сигнал
T 44
Т 24
Т 12
Т 60
2500/3000 Гц при 7,7 Гц (0,65 с / 0,65 с) Воющий сигнал
T 44
Т 24
Т 12
Т 61
800 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 62
1200 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 63
2400 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 64
Имитация колокола
T 44
Т 21
Т 12
Конфигурации тональных сигналов и частоты срабатывания сигнализации для конкретной страны или пользователя доступны по запросу.
