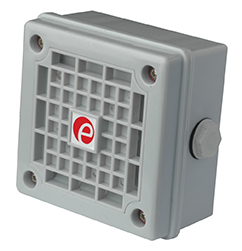

Компактный звуковой сигнализатор GPH3 & GPH4
Серия GPH — это низкопрофильные высокопроизводительные сигнальные сирены мощностью 110 дБ (А), разработанные как не требующие технического обслуживания, которые являются надежной альтернативой устройствам соленоидного типа. Обладая реалистичным смоделированным звуковым сигналом, GPH с низким потреблением тока и высоким уровнем звукового давления в прочном огнестойком корпусе подходит для всех основных применений сигнализации.
GPH3 — это версия для поверхностного монтажа с задней коробкой, GPH4 — это вариант для скрытого монтажа для использования в приложениях для монтажа на панели или для использования со стандартными 4-дюймовыми задними коробками.
Спецификация
Номинальное звуковое давление:
110 дБ (A) при 1 м +/- 3 дБ [101 дБ (A) при 3 м]
Количество тонов:
3
Переключение ступеней:
Напряжение постоянного тока через отрицательное
напряжение переменного тока через источник питания
Контроль громкости:
Встроенный потенциометр
Напряжения постоянного тока:
10-30 В постоянного тока / переменного тока
Напряжения переменного тока:
40-260 В постоянного тока / переменного тока
Защита от внешних воздействий:
GPH3: IP66 (UL тип 4 / 4X / 13)
GPH4: IP54 (UL тип 13 / 3R)
Материал корпуса:
Ударопрочный огнестойкий поликарбонат UL94 V0 (f1)
Цвет корпуса:
Серый (RAL7038)
Кабельные вводы:
2 х M20 клиренс
Клеммы:
22 - 12AWG (0,5-3 мм²)
Рабочая температура:
От -25 до + 55 ° C
Температура хранения:
От -40 до + 70 ° C
Относительная влажность:
90% при 20 ° C
Вес:
0,40 кг
* Данные SPL +/- 3 дБ (A). Измерено при оптимальном напряжении.
Потребление тока
Версия:
Напряжение:
Ток:
10-30 В постоянного тока / переменного тока
12 В постоянного тока
52 мА
10-30 В постоянного тока / переменного тока
24 В постоянного тока
105 мА
40-260 В постоянного тока / переменного тока
48 В постоянного тока
42 мА
10-30 В постоянного тока / переменного тока
12 В переменного тока 50/60 Гц
115 мА
10-30 В постоянного тока / переменного тока
24 В переменного тока 50 Гц
215 мА
40-260 В постоянного тока / переменного тока
48 В переменного тока 50/60 Гц
68 мА
40-260 В постоянного тока / переменного тока
115 В постоянного тока
16 мА
40-260 В постоянного тока / переменного тока
230 В постоянного тока
8 мА
40-260 В постоянного тока / переменного тока
115 В переменного тока 50/60 Гц
36 мА
40-260 В постоянного тока / переменного тока
230 В переменного тока 50/60 Гц
18 мА
Коды деталей
Версия
Код детали:
GPH3S поверхностный монтаж:
10-30 В постоянного тока / переменного тока
GPH3SEDC024G
40-260 В постоянного тока / переменного тока
GPH3SEAC230G
GPH4F скрытый монтаж:
10-30 В постоянного тока / переменного тока
GPH4FEDC024G
40-260 В постоянного тока / переменного тока
GPH4FEAC230G
Таблица тонов
Ступ. 1
WAV файл
Описание частоты сигнала
Ступ. 2
Т 1
Электромеханический звук диафрагмы
Т 2
Т 2
1200/500 Гц при 1 Гц - DIN / PFEER PTAP
Т 1
Т 3
800/1000 Гц @ 7 Гц воющий сигнал
Т 2
Конкретные или пользовательские конфигурации тонов и частоты сигналов тревоги могут быть предоставлены по запросу.
