GNExS1-R Взрывозащищенная аварийная радиальная сирена
Всенаправленный звук
Автоматическая синхронизация в системе с несколькими сигнализвторами
Удобный доступ к клеммным зажимам
Регулируемый U-образный кронштейн из нержавеющей стали с храповым механизмом
Двойные клеммные зажимы ( вход и выход для последовательного подключения)
Независимо выбираемые тоны для 1-й и 2-й ступеней
Четыре дистанционно переключаемых ступени / канала
SIL1 соответствует IEC61508 (2010)
Сертификаты
Взрывозащищенная сирена GNExS1-R аварийная радиальная
Взрывозащищенная сирена GNExS1-R с радиальным всенаправленным извещателем подходит для применения в Зоне 1 и Зоне 2 и сертифицирован в системе ТР ТС, ATEX и IECEx. Уровень звукового давления достигает 115 дБ (А) на расстоянии 1 метра. Присутствует возможностью выбора из 64-х аварийных сигналов и 4-х дистанционно выбираемых ступеней.
Радиальный извещатель на компактном GNExS1-R распределяет предупреждающий аварийный сигнал всенаправленно. Частоты аварийных сигналов для первых двух ступеней выбираются независимо. В линейке GNEx представлены корпуса, изготовленные из стеклопластика (GRP), отлитые в натуральный красный цвет.
Радиальный извещатель изготовлен из ударопрочного и огнестойкого пластика ABS. Все модели имеют два резьбовых отверстия M20 , удобный доступ к клеммным зажимам, двойные клеммные зажимы и защиту от внешних воздействий IP66/67. SIL1 соответствует стандарту IEC61508 (2010).

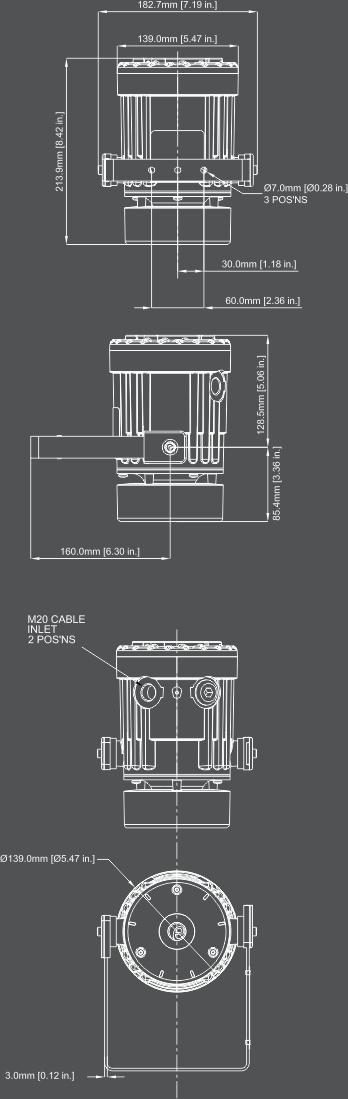

Спецификация
Максимальное звуковое давление:
115 дБ (A) при 1 м [107 дБ (A) при 3 м]
Номинальное звуковое давление:
110 дБ (A) при 1 м +/- 3 дБ - тон 2 [103 дБ (A) при 3 м]
Количество тонов:
45 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Максимум 110 дБ (А); минимум 72 дБ (A) - тон 44
Эффективная дальность:
100 м на частоте 1 кГц
Напряжения постоянного тока:
24 В постоянного тока (10-30 В постоянного тока), 48 В постоянного тока (38-60 В постоянного тока)
Напряжения переменного тока:
230 В переменного тока (100-260 В переменного тока / постоянного тока)
Переключение ступеней:
Отрицательное или положительное
Защита от внешних воздействий:
IP66/67
Материал корпуса:
GRP (полиэстер, армированный стекловолокном)
Цвет корпуса:
RAL3000 Красный (другие доступны по запросу)
Материал рупора:
Ударопрочный огнестойкий пластик UL94 V0 & 5VA FR ABS (красный)
Кабельные вводы:
2 резьбовых отверстия M20х1,5 ISO
Клеммы:
Кабели от 0,5 до 2,5 мм².
Мониторинг линии:
Минимум 500 Ом 2 Вт, или 3 кОм 0,5 Вт, отн. или диод в корпусе Exd (версии постоянного тока)
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
Постоянный ток: 3,35 кг, переменный ток: 3,55 кг
Потребление тока
Версия:
Напряжение:
Ток:
24 В пост. тока
10-30 В пост. тока
140 мА при 24 В пост. тока
48 В пост. тока
38-60 В пост. тока
73 мА при 48 В пост. тока
115 В перем. / пост. тока 50/60 Гц
100-260 В перем. / пост. тока
86 мА при 115 В перем. тока
230 В перем. / пост. тока 50/60 Гц
100-260 В перем. / пост. тока
75 мА при 230 В перем. тока
Коды деталей
Версия:
Код детали:
Описание:
Тип продукта:
GNExS1R
GNExS1 с радиальным рупором
Напряжение:
DC024
10-30 В постоянного тока
AC230
110-240 В переменного / постоянного тока
Тип кабельного ввода: [e]
A
2 x M20x1,5 мм
B
2 × 1/2 "NPT - адаптеры
C
2 × 3/4" NPT - адаптеры
D
2 x M25x1,5 мм - адаптеры
E
1 × 1/2 "NPT - адаптер
F
1 × 3/4" NPT - адаптер
G
1 x M25x1,5 мм - адаптер
Материал адаптера / заглушки: [м]
B
Латунь
N
Никелированная латунь
S
Нержавеющая сталь
Материал кронштейна: [s]
1
A2 304 Нержавеющая сталь
2
A4 316 Нержавеющая сталь (по умолчанию)
3
A2 304 Нержавеющая сталь с теговой надписью
4
А4 316 Нержавеющая сталь с теговой надписью
Версия продукта: [v]
A1
Одобрение ATEX и IECEx (по умолчанию)
Цвет корпуса: [x]
р
красный
Вспомогательное оборудование:
SP65-0001-A2
Комплект кронштейнов для крепления на столб 2" нерж. сталь A2 (304)
SP65-0001-A4
Комплект кронштейнов для монтажа на столб 2" нерж. сталь A4 (316)
SP65-0003-A2
Солнцезащитный козырек - нерж. сталь A2 (304)
SP65-0003-A4
Солнцезащитный козырек - нерж. сталь A4 (316)
Маркировка взрывозащиты
Сертификат соответствия ТР ТС 012/2011
1Ex d IIB T4 Gb X (от -60°C до +70°C)
1Ex d IIB T5 Gb X (от -60°C до +65°C)
1Ex d IIB T6 Gb X (от -60°C до +50°C)
1Ex d IIC T4 Gb X (от -60°C до +50°C)
1Ex d IIC T3 Gb X (от -60°C до +70°C)
Сертификат ATEX:
II 2G Ex d IIC T4 Ta. От -60 ° до + 50 ° C
II 2G Ex d IIC T3 Ta. От -60 ° до + 70 ° C
II 2G Ex d IIB T6 Ta. От -60 ° до + 50 ° C
II 2G Ex d IIB T5 Ta. От -60 ° до + 65 ° C
II 2G Ex d IIB T4 Ta. От -60 ° до + 70 ° C
Таблица тонов
Ступень 1
WAV файл
Описание частоты сигнала
Ступень 2
Ступень 3
Ступень 4
Т 1
1000 Гц непрерывный сигнал - PFEER токсичный газ
любой
T 2
Т 44
Т 2
1200/500 Гц при 1 Гц - DIN / PFEER PTAP
любой
T 3
Т 44
Т 3
1000 Гц @ 0,5 Гц (1 с вкл., 1 с выкл.) Прерывистый - Общий сигнал тревоги PFEER
любой
Т 2
Т 44
Т 4
1,4 кГц-1,6 кГц 1 с, 1,6 кГц-1,4 кГц 0,5 с - NF C 48-265
любой
Т 24
Т 1
Т 5
544 Гц (100 мс) / 440 гц (400 мс) - NF S 32-001
любой
Т 19
Т 1
Т 6
1500/500 Гц - (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - AS4428
любой
Т 44
Т 1
Т 7
500-1500 Гц воющий сигнал 2 с на 1 с выкл. - AS4428
любой
Т 44
Т 1
Т 8
500/1200 Гц при 0,26 Гц (3,3 с, 0,5 с выключено) - NEN 2575
любой
Т 24
Т 35
Т 9
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
любой
Т 34
Т 1
Т 10
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
любой
Т 34
Т 1
Т 11
420 Гц (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - ISO 8201
любой
Т 1
Т 8
Т 12
1000 Гц (0,5 с вкл., 0,5 с выкл.) X3 + 1 с интервал - ISO 8201
любой
Т 1
Т 8
Т 13
422/775 Гц - (0,85 вкл., 0,5 выкл.) Интервал x3 + 1 с - NFPA
любой
Т 1
Т 8
Т 14
1000/2000 гц @ 1 Гц - Сигнал тревоги Сингапура
любой
Т 3
Т 35
Т 15
300 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 16
440 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 17
470 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 18
500 Гц Непрерывный сигнал - код IMO 2 (низкий)
любой
Т 24
Т 35
Т 19
554 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 20
660 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 21
800 Гц Непрерывный сигнал - код IMO 2 (высокий)
любой
Т 24
Т 35
Т 22
1200 Гц Непрерывный сигнал
любой
Т 24
Т 35
Т 23
2000 Гц Непрерывный сигнал
любой
Т 3
Т 35
Т 24
2400 Гц Непрерывный сигнал
любой
Т 20
Т 35
Т 25
440 Гц @ 0,83 Гц (0,60 с, 0,60 с выключено) Прерывистый
любой
Т 44
Т 8
Т 26
470 Гц @ 0,9 Гц (0,55 с вкл., 0,55 с выкл.) Прерывистый
любой
Т 44
Т 8
Т 27
470 Гц @ 5 Гц (0,10 с вкл., 0,10 с выкл.) Прерывистый
любой
Т 44
Т 8
Т 28
544 Гц при 1,14 Гц (0,43 с, 0,44 с) Прерывистый
любой
Т 24
Т 8
Т 29
655 Гц @ 0,875 Гц (0,57 с вкл., 0,57 с выкл.) Прерывистый
любой
Т 44
Т 8
Т 30
660 Гц при 0,28 Гц (1,80 с, 1,80 с) Прерывистый
любой
Т 24
Т 8
Т 31
660 Гц при 3,3 Гц (0,15 с вкл., 0,15 с откл.) Прерывистый
любой
Т 24
Т 8
Т 32
745 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
любой
Т 24
Т 8
Т 33
800 Гц (0,25 с, 1,00 с) Прерывистый
любой
Т 24
Т 8
Т 34
800 Гц @ 2 Гц (0,25 с вкл., 0,25 с выкл.) - код IMO 3.a (высокий)
любой
Т 24
Т 8
Т 35
1000 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
любой
Т 24
Т 8
Т 36
2400 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
любой
Т 24
Т 8
Т 37
2900 Гц при 5 Гц (0,10 с, 0,10 с) Прерывистый
любой
Т 24
Т 8
Т 38
363/518 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
любой
Т 8
Т 19
Т 39
450/500 Гц при 2 Гц (0,25 с / 0,25 с) переменно
любой
Т 8
Т 19
Т 40
554/440 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
любой
Т 24
Т 19
Т 41
554/440 Гц при 0,65 Гц (0,76 с / 0,76 с) Чередование
любой
Т 8
Т 19
Т 42
561/760 Гц при 0,83 Гц (0,60 с / 0,60 с) Чередование
любой
Т 8
Т 19
Т 43
780/600 Гц @ 0,96 Гц (0,52 с / 0,52 с) Чередование
любой
Т 8
Т 19
Т 44
800/1000 Гц при 2 Гц (0,25 с / 0,25 с) переменно
любой
Т 24
Т 19
Т 45
970/800 Гц при 2 Гц (0,25 с / 0,25 с) переменно
любой
Т 8
Т 19
Т 46
800/1000 Гц при 0,875 Гц (0,57 с / 0,57 с) Чередование
любой
Т 24
Т 19
Т 47
2400/2900 Гц при 2 Гц (0,25 с / 0,25 с) переменно
любой
Т 24
Т 19
Т 48
500/1200 Гц при 0,3 Гц (1,67 с / 1,67 с) Воющий сигнал
любой
Т 24
Т 12
Т 49
560/1055 Гц при 0,18 Гц (2,73 с / 2,73 с) Воющий сигнал
любой
Т 24
Т 12
Т 50
560/1055 Гц при 3,3 Гц (0,15 с / 0,15 с) Воющий сигнал
любой
Т 24
Т 12
Т 51
600/1250 Гц при 0,125 Гц (4 с / 4 с) Воющий сигнал
любой
Т 24
Т 12
Т 52
660/1200 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
любой
Т 24
Т 12
Т 53
800/1000 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
любой
Т 24
Т 12
Т 54
800/1000 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
любой
Т 24
Т 12
Т 55
800/1000 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
любой
Т 24
Т 12
Т 56
2400/2900 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
любой
Т 24
Т 12
Т 57
2400/2900 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
любой
Т 24
Т 12
Т 58
2400/2900 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
любой
Т 24
Т 12
Т 59
2500/3000 Гц при 2 Гц (0,25 с / 0,25 с) Воющий сигнал
любой
Т 24
Т 12
Т 60
2500/3000 Гц при 7,7 Гц (0,65 с / 0,65 с) Воющий сигнал
любой
Т 24
Т 12
Т 61
800 Гц Имитация сирены двигателя
любой
Т 24
Т 12
Т 62
1200 Гц Имитация сирены двигателя
любой
Т 24
Т 12
Т 63
2400 Гц Имитация сирены двигателяИмитация колокола
любой
Т 24
Т 12
Т 64
Имитация колокола
любой
Т 21
Т 12
Для Ступени 2 можно выбрать любой звуковой сигнал тревоги Ступени 1.
Конфигурации тональных сигналов и частоты сигналов тревоги для конкретной страны или пользователя доступны по запросу.
