Серия продукта
D2xC2XH1 Взрывобезопасный синхронизированный сигнализатор и ксеноновый строб-маяк
Публичный режим оповещения о пожаре согласно UL1971, UL1638 и CAN / ULC-S526
Автоматическая синхронизация более 2 часов согласно UL1971
Эффективная сила света 18,18 Кд согласно стандарту UL1971 Публичный режим оповещения о пожаре
Максимальное звуковое давление 107 дБ на расстоянии 3 метров согласно стандарту UL464
64 сигнала тревоги, 4 дистанционно выбираемых уровня тревоги / канала
Сверхнизкий комбинированный рабочий ток 405 мА
Ограничение броска тока в цепи до 2,2 А в течении 9 мс
Выбор из трех протестированных UL1971 скоростей вспышки: 1 Гц, 1,3 Гц, 1,5 Гц
Корпус из алюминия морского класса
Защита от внешних воздействий уровня 4 / 4X / 3R / 13, IP66
Линзы из боросиликатного стекла с высокой ударопрочностью
Клеммы для входного и транзитного кабеля
Контрольный диод
Два резьбовых отверстия 1/2 "NPT
Поставляется с сертифицированными заглушками

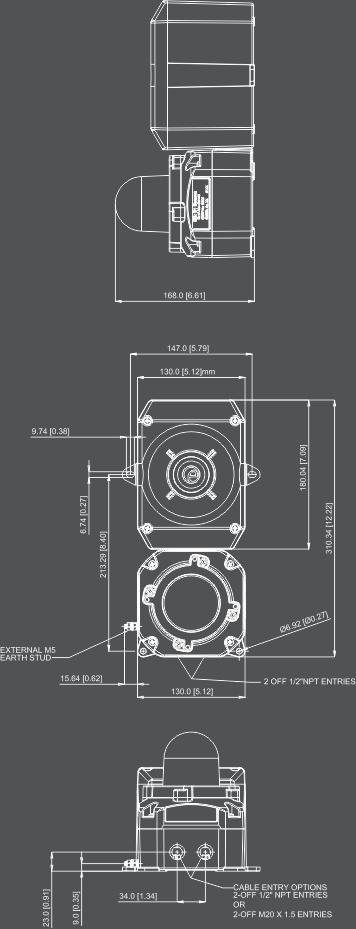

Компактные размеры устройства
Сертификаты
Взрывозащищенный сигнализатор D2xC2XH1 и строб-маяк
Взрывозащищенный сигнализатор D2xC2XH1 — это ксеноновый сигнальный строб-маяк c силой света 18,18 Кд и звуковой сигнализатор с автосинхронизацией, протестированный по стандартам UL464 и UL1971. Устройство подходит для пожарной сигнализации общего режима, совместимый с ADA, для людей с нарушениями слуха.
Несколько устройств D2xC2XH1 будут автоматически синхронизироваться при питании от одного источника питания, что устраняет необходимость в дополнительных модулях синхронизации в цепи. Рупор и стробоскоп могут получать питание от одного источника, что упрощает установку и снижает затраты на прокладку кабеля.
Устройство сертифицировано по UL / cUL и ULC для Class I Div 2, Class II Div 2, Class I Zone 2/22, а также сертифицировано по IECEx и ATEX для применения во взрывоопасных зонах 2 и 22.
Спецификация
Звуковой сигнализатор
Максимальное звуковое давление:
116 дБ (A) при 1 м [107 дБ (A) при 3 м]
Номинальное звуковое давление:
112 дБ (A) при 1 м +/- 3 дБ - тон 2 [103 дБ (A) при 3 м]
Количество тонов:
64 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Регулируемый -12 дБ (A) [Тон 2]
Эффективная дальность:
125 м при 1 кГц
Синхронизация:
Все сигналы тревоги синхронизируются
Ксеноновый строб-маяк
Источник света:
Ксеноновый строб
Режимы работы:
Вспышка 1 Гц (60 кадров в минуту)
Эффективная интенсивность, Кд:
18,18 Кд согласно стандарту UL1971
Пиковая интенсивность, Кд:
500 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, Кд:
250 кд - рассчитано по энергии (Дж)
Синхронизация:
Частота вспышек синхронизируется минимум на 2 часа в соответствии с UL1971
Общие сведения:
Напряжение:
24 В постоянного тока [20-28 В постоянного тока]
В пиковом значении:
2,2 А в течении 9 мс
Защита от внешних воздействий:
Класс защиты IP по EN60529: IP66
Типовой рейтинг согласно UL50E / NEMA250: 4 / 4X / 3R / 13
Материал корпуса:
Морской алюминиевый сплав марки LM6
Цвет корпуса:
Красный (RAL3000)
Материал линзы:
Боросиликатное стекло
Резьбовые отверстия:
2 х 1/2"NPT
Заглушки:
Заглушки из никелированной латуни в комплекте
Шпилька заземления / заземление:
M5
Клеммы:
0,5-2,5 мм² (20-14 AWG)
Линия мониторинга:
Блокирующий диод в комплекте
EOL может быть установлен на заводе
Рабочая температура:
От -40 до + 50 ° C
Температура хранения:
От -40 до + 70 ° C
Относительная влажность:
95%
Вес:
4,00 кг
Потребление тока
Номинальное напряжение:
Диапазон напряжения:
Номинальный рабочий ток:
24 В постоянного тока
20-28 В постоянного тока
405 мA
Пиковое значение тока: 2,2 А
Коды деталей
Версия:
Артикул:
Описание:
Тип продукта:
D2xC2XH1
Комбинированный звуковой сигнализатор и ксеноновый маяк
Напряжение:
DC024
24 В постоянного тока (20-28 В постоянного тока)
Резьбовые отверстия: [e]
B
2 × 1/2” NPT
Материал заглушки: [м]
N
Никелированная латунь
Защитная решетка и метка: [s]
0
Защитная решетка отсутствует
5
Защитная решетка и метка отсутствуют
Версия: [v]
H1
UL, cUL, IECEx & ATEX – UL1971, CSFM
Цвет корпуса: [x]
R
Красный RAL3000
Цвет линзы: [у]
С
Прозрачный
Маркировка взрывозащиты
NEC / CEC:
Class I Div 2 ABCD T3 Ta -40°C to +50°C
Class II Div 2 FG T6 Ta -40°C to +50°C
Class III Div 1&2 Ta -40°C to +50°C
NEC:
Class I Zone 2 AEx nA IIC T3 Gc (Ta -40°C to +50°C)
AEx tc IIIC 75°C Dc Ta -40°C to +50°C
CEC:
Ex nA IIC T3 Gc X Ta -40°C to +50°C
Ex tc IIIC 75°C Dc Ta -40°C to +50°C
Сертификат IECEx & ATEX:
II 3G Ex nA IIC T3 Gc Ta -40°C to +50°C
II 3D Ex tc IIIC 75°C Dc Ta -40°C to +50°C
Таблица тонов
Ступ. 1
WAV файл
Описание частоты сигнала
Ступ. 2
Ступ. 3
Ступ. 4
Т 1
1000 Гц непрерывный сигнал - PFEER токсичный газ
T 3
T 2
Т 44
Т 2
1200/500 Гц при 1 Гц - DIN / PFEER PTAP
T 1
T 3
Т 44
Т 3
1000 Гц @ 0,5 Гц (1 с вкл., 1 с выкл.) Прерывистый - Общий сигнал тревоги PFEER
T 1
Т 2
Т 44
Т 4
1,4 кГц-1,6 кГц 1 с, 1,6 кГц-1,4 кГц 0,5 с - NF C 48-265
T 44
Т 24
Т 1
Т 5
544 Гц (100 мс) / 440 гц (400 мс) - NF S 32-001
T 52
Т 19
Т 1
Т 6
1500/500 Гц - (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - AS4428
T 7
Т 44
Т 1
Т 7
500-1500 Гц воющий сигнал 2 с на 1 с выкл. - AS4428
T 6
Т 44
Т 1
Т 8
500/1200 Гц при 0,26 Гц (3,3 с, 0,5 с выключено) - NEN 2575
T 44
Т 24
Т 35
Т 9
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
T 18
Т 34
Т 1
Т 10
1000 Гц (1с вкл., 1с выкл.) X7 + (7сек вкл., 1с выкл.) - код IMO 1a
T 21
Т 34
Т 1
Т 11
420 Гц (0,5 с, выкл. 0,5 с) x3 + 1 с интервал - ISO 8201
T 44
Т 1
Т 8
Т 12
1000 Гц (0,5 с вкл., 0,5 с выкл.) X3 + 1 с интервал - ISO 8201
T 44
Т 1
Т 8
Т 13
422/775 Гц - (0,85 вкл., 0,5 выкл.) Интервал x3 + 1 с - NFPA
T 44
Т 1
Т 8
Т 14
1000/2000 Гц @ 1 Гц - Сигнал тревоги Сингапура
T 23
Т 3
Т 35
Т 15
300 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 16
440 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 17
470 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 18
500 Гц Непрерывный сигнал - ИМО код 2 (низкий)
T 44
Т 24
Т 35
Т 19
554 Гц Непрерывный сигнал
T 64
Т 24
Т 35
Т 20
660 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 21
800 Гц Непрерывный сигнал - код ИМО 2 (Высокий)
T 44
Т 24
Т 35
Т 22
1200 Гц Непрерывный сигнал
T 44
Т 24
Т 35
Т 23
2000 Гц Непрерывный сигнал
T 15
Т 3
Т 35
Т 24
2400 Гц Непрерывный сигнал
T 48
Т 20
Т 35
Т 25
440 Гц @ 0,83 Гц (0,60 с, 0,60 с выключено) Прерывистый
T 1
Т 44
Т 8
Т 26
470 Гц @ 0,9 Гц (0,55 с вкл., 0,55 с выкл.) Прерывистый
T 1
Т 44
Т 8
Т 27
470 Гц @ 5 Гц (0,10 с вкл., 0,10 с выкл.) Прерывистый
T 1
Т 44
Т 8
Т 28
544 Гц при 1,14 Гц (0,43 с, 0,44 с) Прерывистый
T 44
Т 24
Т 8
Т 29
655 Гц @ 0,875 Гц (0,57 с вкл., 0,57 с выкл.) Прерывистый
T 1
Т 44
Т 8
Т 30
660 Гц при 0,28 Гц (1,80 с, 1,80 с)
T 44
Т 24
Т 8
Т 31
660 Гц при 3,3 Гц (0,15 с вкл., 0,15 с откл.) Прерывистый
T 30
Т 24
Т 8
Т 32
745 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
T 44
Т 24
Т 8
Т 33
800 Гц (0,25 с, 1,00 с) Прерывистый
T 53
Т 24
Т 8
Т 34
800 Гц @ 2 Гц (0,25 с вкл., 0,25 с выкл.) - код IMO 3.a (высокий)
T 56
Т 24
Т 8
Т 35
1000 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
T 44
Т 24
Т 8
Т 36
2400 Гц @ 1 Гц (0,50 с вкл., 0,50 с выкл.) Прерывистый
T 21
Т 24
Т 8
Т 37
2900 Гц при 5 Гц (0,10 с, 0,10 с) Прерывистый
T 53
Т 24
Т 8
Т 38
363/518 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
T 1
Т 8
Т 19
Т 39
450/500 Гц при 2 Гц (0,25 с / 0,25 с) переменно
T 1
Т 8
Т 19
Т 40
554/440 Гц @ 1 Гц (0,50 с / 0,50 с) Чередование
T 44
Т 24
Т 19
Т 41
554/440 Гц при 0,65 Гц (0,76 с / 0,76 с) Чередование
T 1
Т 8
Т 19
Т 42
561/760 Гц при 0,83 Гц (0,60 с / 0,60 с) Чередование
T 1
Т 8
Т 19
Т 43
780/600 Гц @ 0,96 Гц (0,52 с / 0,52 с) Чередование
T 1
Т 8
Т 19
Т 44
800/1000 Гц при 2 Гц (0,25 с / 0,25 с) переменно
T 5
Т 24
Т 19
Т 45
970/800 Гц при 2 Гц (0,25 с / 0,25 с) переменно
T 1
Т 8
Т 19
Т 46
800/1000 Гц при 0,875 Гц (0,57 с / 0,57 с) Чередование
T 53
Т 24
Т 19
Т 47
2400/2900 Гц при 2 Гц (0,25 с / 0,25 с) переменно
T 57
Т 24
Т 19
Т 48
500/1200 Гц при 0,3 Гц (1,67 с / 1,67 с) Воющий сигнал
T 44
Т 24
Т 12
Т 49
560/1055 Гц при 0,18 Гц (2,73 с / 2,73 с) Воющий сигнал
T 44
Т 24
Т 12
Т 50
560/1055 Гц при 3,3 Гц (0,15 с / 0,15 с) Воющий сигнал
T 44
Т 24
Т 12
Т 51
600/1250 Гц при 0,125 Гц (4 с / 4 с) Воющий сигнал
T 44
Т 24
Т 12
Т 52
660/1200 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 64
Т 24
Т 12
Т 53
800/1000 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 56
Т 24
Т 12
Т 54
800/1000 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
T 57
Т 24
Т 12
Т 55
800/1000 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
T 54
Т 24
Т 12
Т 56
2400/2900 Гц при 7 Гц (0,07 с / 0,07 с) Воющий сигнал
T 57
Т 24
Т 12
Т 57
2400/2900 Гц при 1 Гц (0,50 с / 0,50 с) Воющий сигнал
T 47
Т 24
Т 12
Т 58
2400/2900 Гц при 50 Гц (0,01 с / 0,01 с) Воющий сигнал
T 54
Т 24
Т 12
Т 59
2500/3000 Гц при 2 Гц (0,25 с / 0,25 с) Воющий сигнал
T 44
Т 24
Т 12
Т 60
2500/3000 Гц при 7,7 Гц (0,65 с / 0,65 с) Воющий сигнал
T 44
Т 24
Т 12
Т 61
800 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 62
1200 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 63
2400 Гц Имитация сирены двигателя
T 44
Т 24
Т 12
Т 64
Имитация колокола
T 44
Т 21
Т 12
Конфигурации тональных сигналов и частоты сигналов тревоги для конкретной страны или пользователя доступны по запросу.
